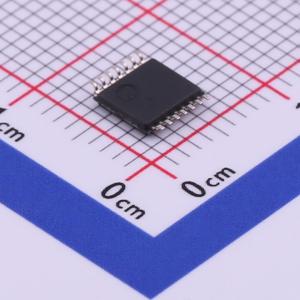

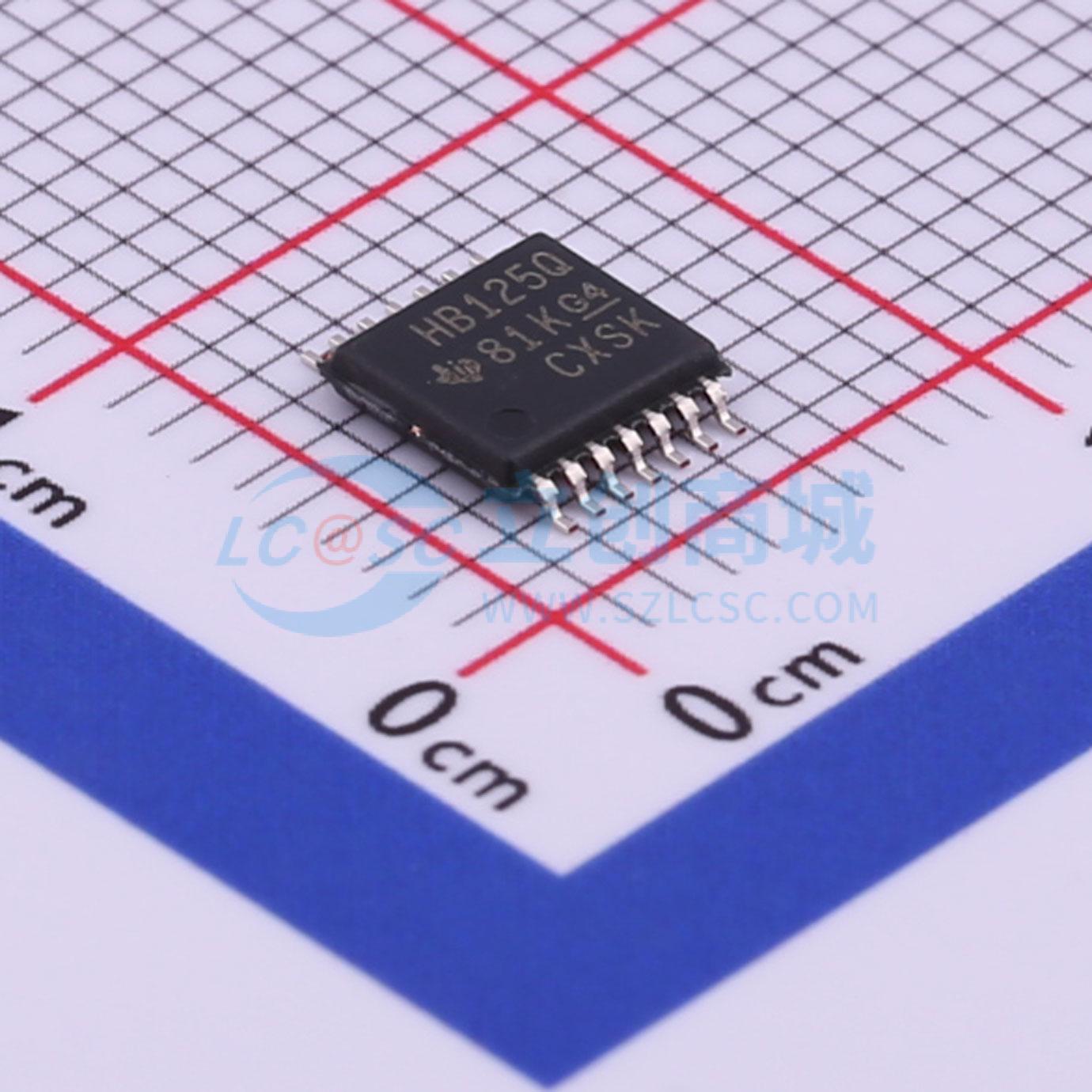

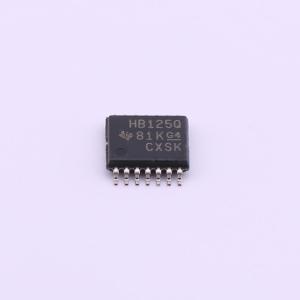

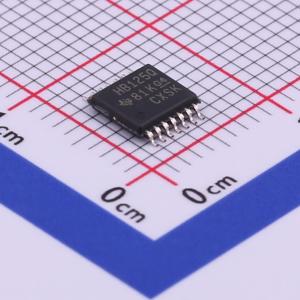

SN74AHCT125QPWRQ1

三态输出，四路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHCT125-Q1 具有 TTL 兼容型 CMOS 输入和三态输出的汽车类 4 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHCT125QPWRQ1
商品编号: C507215
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

商品概述

SN74AHCT125是四路总线缓冲门，带有独立线驱动器与三态输出。当对应的输出使能输入为高电平时，对应输出禁用；当输出使能为低电平时，对应门将A输入的数据传输至Y输出。为保证器件在通电或断电过程中保持高阻态，输出使能需通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。若输入输出电流额定值符合要求，输入输出电压额定值可超出。所有未使用的器件输入必须维持在VCC或地电平，以保证器件正常工作。超出最大额定值的应力可能造成器件永久性损坏，最大额定值仅为应力额定值，不意味着器件可在超出推荐工作条件的情况下正常工作，长期暴露在最大额定值条件下可能影响器件可靠性。

商品特性

符合汽车应用要求
ESD保护超过2000V，采用机器模型测试超过200V，测试条件为C=200pF，R=0
输入与TTL电平兼容
带有三态输出
电源电压最大额定范围为-0.5V~7V
输入电压最大额定范围为-0.5V~7V
输出电压最大额定范围为-0.5V~VCC+0.5V
输出钳位电流最大额定值为±20mA
连续输出电流最大额定值为±25mA
VCC或GND的连续电流最大额定值为±50mA
D封装的封装热阻抗为86℃/W
PW封装的封装热阻抗为113℃/W
存储温度范围为-65℃~150℃
开关特性测试推荐条件为VCC=5V±0.5V
噪声特性测试条件为VCC=5V，CL=50pF，TA=25℃，仅适用于表面贴装封装
工作特性测试条件为VCC=5V，TA=25℃

应用领域

汽车领域相关应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHCT
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	7.5ns@5V,50pF
	功能特性	输出使能
