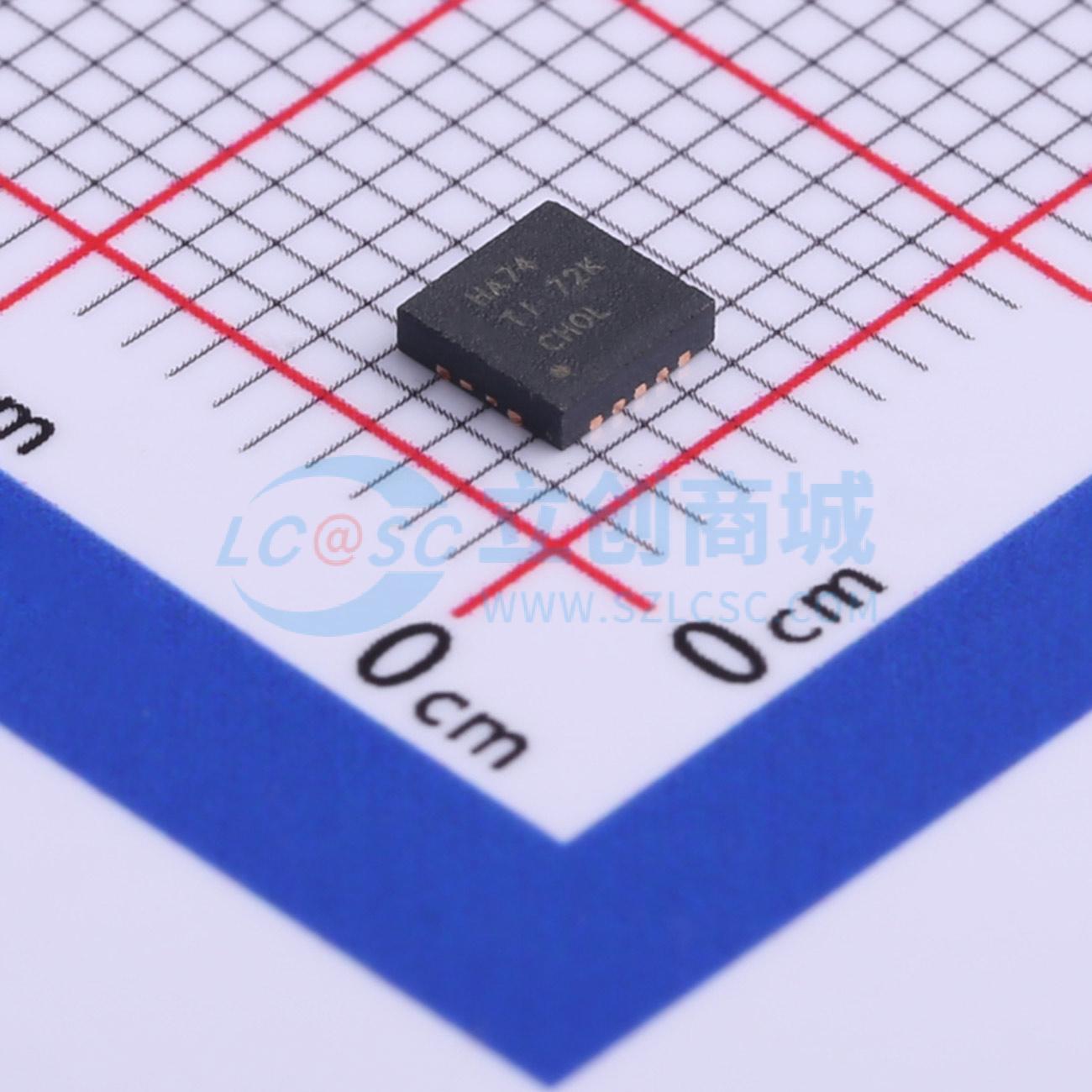

SN74AHC74RGYR

2-V至5.5-V Vcc工作范围的D型触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC74 具有清零和预设功能的双通道上升沿触发 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74AHC74RGYR
商品编号: C507213
商品封装: VQFN-14-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~5.5V
	时钟频率(fc)	115MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	9.3ns@5V,50pF

商品概述

这是带清零和预置功能的双路正边沿触发D型触发器，涵盖SN54AHC74、SN74AHC74两种型号，提供多种封装类型。当预置端或清零端输入低电平时，无论其他输入电平如何，都会对输出进行置位或复位；当预置端和清零端处于非活动高电平时，满足建立时间要求的D输入端数据会在时钟脉冲的正边沿传输到输出端；时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联；保持时间间隔结束后，D输入端的数据变化不会影响输出电平。器件内置有限的ESD保护，存储或操作过程中可将引脚短路或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏；所有未使用的输入必须接至Vcc或GND，才能保证器件正常工作。

商品特性

工作电源电压范围为2V~5.5V
闩锁性能超过250mA，符合JESD 17标准
ESD保护性能符合JESD 22标准，可承受2000V人体模型测试、200V机器模型测试、1000V充电器件模型测试

	属性	参数值
	系列	74AHC系列
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	静态电流(Iq)	2uA
	输入电容	2pF
	工作温度	-40℃~+125℃
	同步/异步	异步
	建立时间	5ns
	保持时间	500ps
