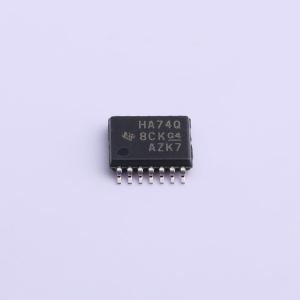

SN74AHC74QPWRQ1

双正沿触发D型触发器，带清除和预置功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC74Q-Q1 具有清零和预设功能的汽车类双路正边沿触发 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74AHC74QPWRQ1
商品编号: C507212
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~5.5V
	时钟频率(fc)	115MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	9.3ns@5V,50pF

商品概述

SN74AHC74Q是双路上升沿触发的D型触发器。预置端（PRE）或清零端（CLR）输入为低电平时，无论其他输入处于何种电平，都会对输出进行置位或复位。当预置端和清零端处于非激活状态（高电平），满足建立时间要求的数据（D）输入端的数据会在时钟脉冲的上升沿传输到输出端。时钟触发发生在某一电压电平，与时钟脉冲的上升时间没有直接关系。在保持时间间隔之后，D输入端的数据变化不会影响输出端的电平。

商品特性

符合汽车应用要求
采用EPIC™ (Enhanced-Performance Implanted CMOS) 工艺
工作电压范围VCC为2V至5.5V
闩锁性能超过JESD 17标准规定的250mA
ESD保护超过MIL-STD-883标准3015方法规定的2000V；机器模型(C=200pF, R=0)下超过200V

	属性	参数值
	系列	74AHC系列
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	静态电流(Iq)	2uA
	输入电容	2pF
	工作温度	-40℃~+125℃
	同步/异步	异步
	建立时间	5ns
	保持时间	500ps
