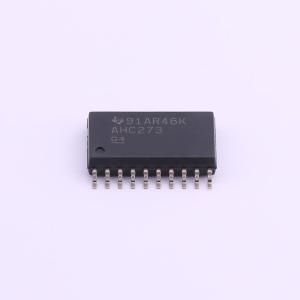

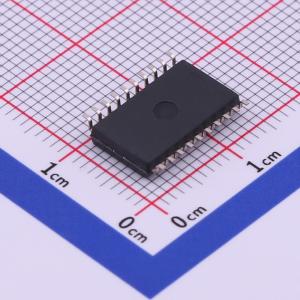

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC273DWR
SN74AHC273DWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AHC273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC273DWR
- 商品编号
- C507211
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.642克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 10.5ns@5V,50pF | |
| 系列 | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 10pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 4.5ns | |
| 保持时间 | 1ns |
商品概述
这些器件是正边沿触发式D类触发器，具有直接清零(CLR)输入。数据(D)输入上满足设置时间要求的信息被发送到时钟(CLK)脉冲正向边沿上的Q输出。时钟触发在一个特定电压电平下发生，并且不与正向脉冲的转换时间直接相关。当CLK处于高电平或低电平时，D输入对输出无影响。
商品特性
- 工作范围为2V至5.5V Vcc
- 包含8个具有单轨输出的触发器
- 直接清零输入
- 为每个触发器提供单独的数据输入
- 门锁性能超过250mA，符合JESD17规范
- ESD保护性能超过JESD22规范要求
- 2000V人体放电模型(A114 - A)
- 1000V充电器件模型(C101)
应用领域
- 缓冲器和存储寄存器
- 移位寄存器
- 图形发生器
- 服务器
- PC和笔记本电脑
- 网络交换机
- 存储器系统
- 数据库
