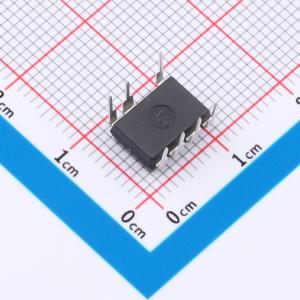

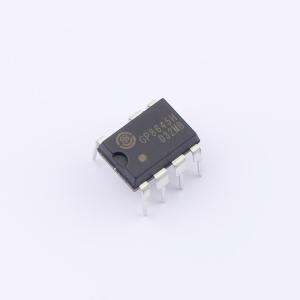

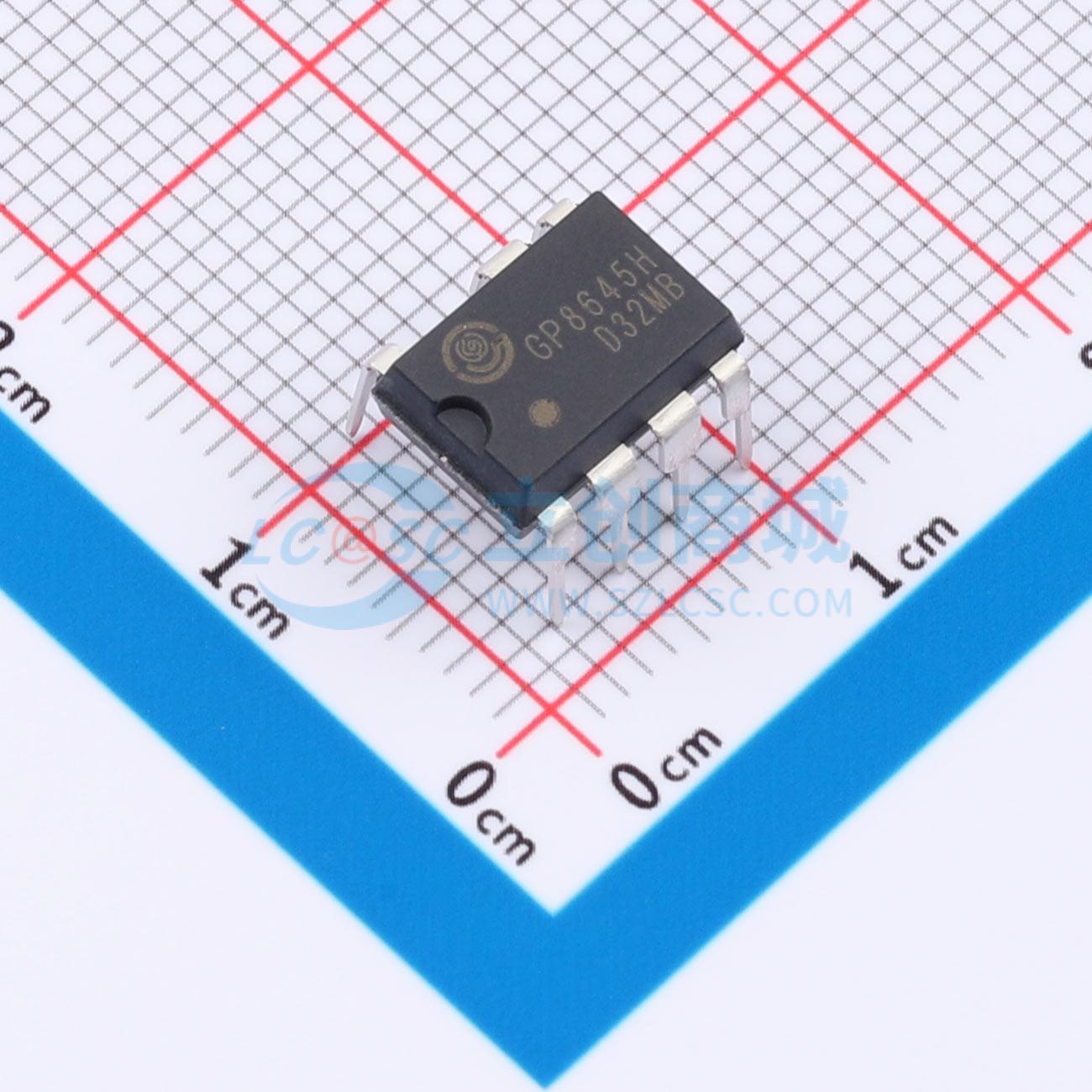

GP8645H
650V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款AC/DC功率控制开关，可应用于充电器和适配器。芯片采用原边反馈和控制，无需光耦和TL431即可实现4%的恒压恒流精度。在恒流工作中采用PFM控制，在恒压工作中采用PFM/PWM多种模式复合控制。此外，集成了输出线缆补偿功能，从而有利于减小开关损耗并简化系统EMI设计，优化输出特性。提供软启动，音频噪音消除技术以及多种保护功能，诸如自动重启，逐周期电流限制，VCC过压欠压保护，管脚开路短路保护，驱动钳位保护等。
- 品牌名称
- HaloChip(华众芯)
- 商品型号
- GP8645H
- 商品编号
- C49420387
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 1.776667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 18V~32V | |
| 开关频率 | 70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；线缆补偿；消除音频噪音；恒流模式(CC)；欠压锁定；前沿消隐；过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PFM 调制；PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
GP8645H是一款高性能的AC/DC功率控制开关，适用于充电器和适配器。该芯片采用原边反馈和控制，无需光耦和TL431即可实现4%的恒压恒流精度。在恒流工作时采用PFM控制，在恒压工作时采用PFM/PWM多模式复合控制。此外，该芯片集成了输出线缆补偿功能，有助于降低开关损耗、简化系统EMI设计并优化输出特性。GP8645H提供软启动、音频噪音消除技术以及多种保护功能，包括自动重启、逐周期电流限制、VCC过压欠压保护、管脚开路短路保护和驱动钳位保护。该芯片采用DIP7封装。
商品特性
- 原边采样和反馈，无需光耦和TL431
- 在常规输入条件下，实现4%的恒流恒压精度
- 输出线损补偿技术
- 超低待机功耗 70mW
- 音频噪音消除技术
- 前沿消隐功能
- 逐周期限流功能
- VCC过压欠压保护
- 管脚开路保护
应用领域
- 手机、无绳电话、PDA、MP3和其它便携式设备的适配器与充电器
- LED驱动电源
- 线性电源和RCC开关电源的升级换代
- 其它辅助电源
