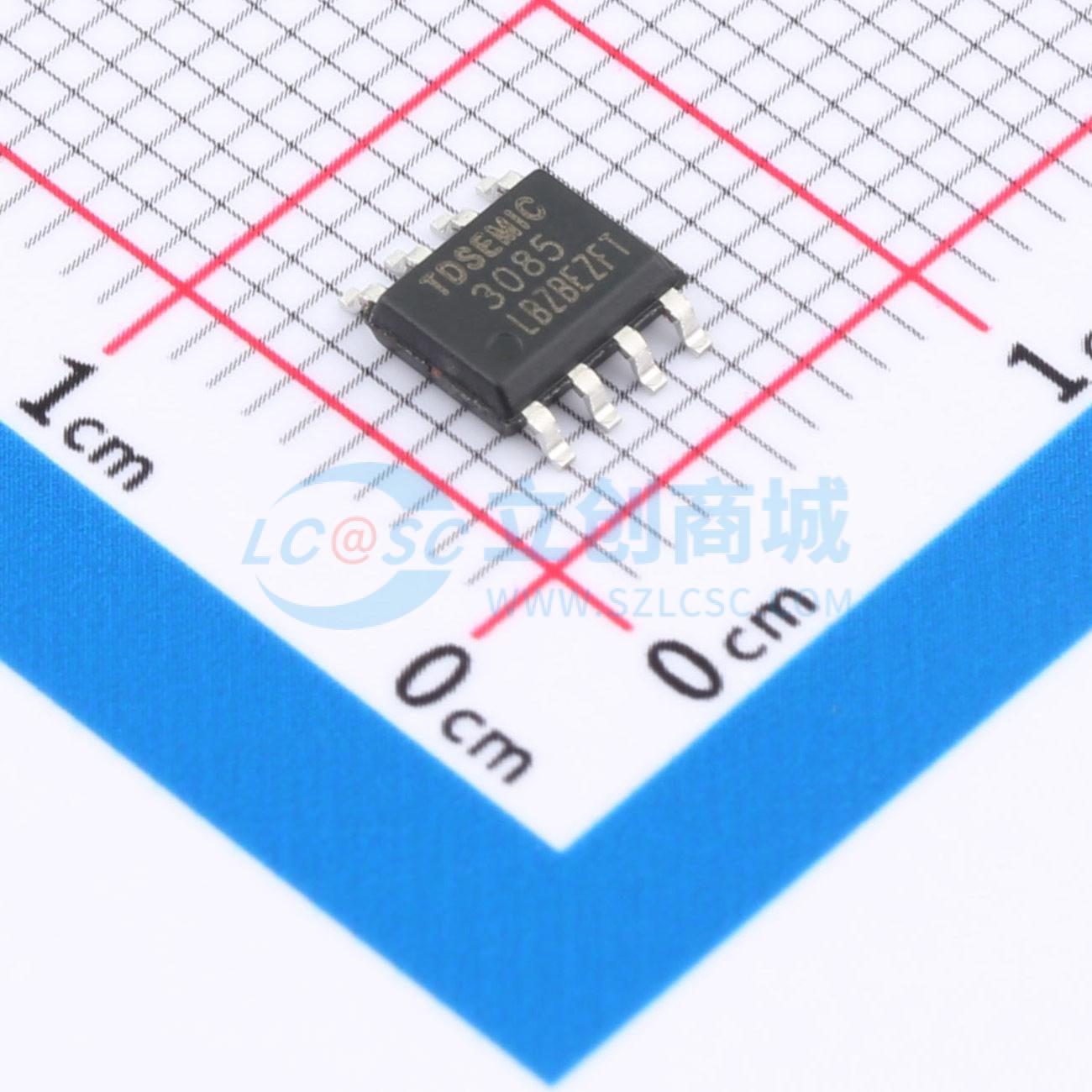

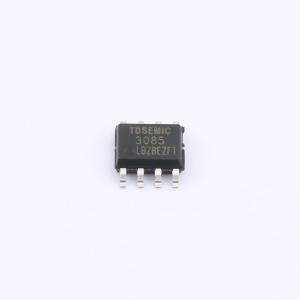

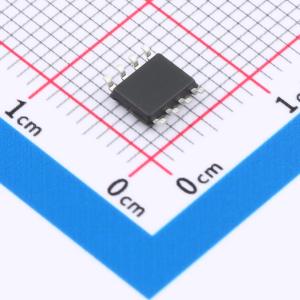

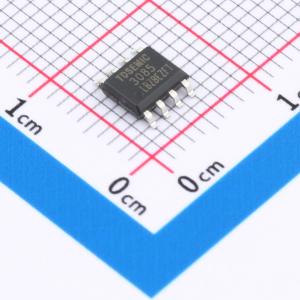

VP3085-TD
RS485通信接口芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS-485/RS-422收发器,
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- VP3085-TD
- 商品编号
- C49211291
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 工作温度 | 0℃~+85℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
VP3085是一款应用于RS485和RS422通信系统的收发器芯片，其传输和接收数据的速率可达1Mbps。该芯片采用半双工通信模式，具备驱动使能和接收使能控制引脚。其接收器设计为1/4单位负载输入阻抗，允许在总线上挂接多达128个负载。该芯片包含一个驱动器和一个接收器，其低摆率驱动器有助于减小电磁干扰和因电缆端接不当引起的反射。接收器除了具备输入滞后特性外，还集成了输入滤波功能，以增强对上升和下降缓慢的差分信号的噪声抑制能力，但此滤波器会使接收器传输延时增加25%。芯片通过输出级折返式限流和热关断电路提供输出保护，防止因故障或总线冲突导致的过流和过热。
商品特性
- 三态输出
- 半双工通信
- A、B端口短路保护
- SOP8封装
应用领域
- 低功耗RS485与RS422接收器
- 电表、水表、燃气表
- 电平转换
- 门禁与安防系统
- 工控局域网
