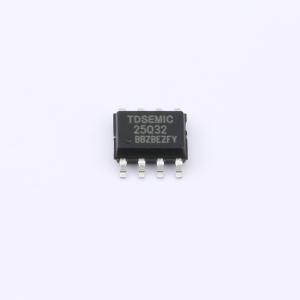

温馨提醒：图片仅供参考，商品以实物为准
25Q32DR-TD
32Mbit SPI NOR闪存
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通信模式：支持标准 SPI 接口，也支持双输出 / 四输出的 SPI 模式。在双输出 SPI 模式下，数据传输速度可达 266Mbit/s；四输出 SPI 模式下，数据传输速度可达 532Mbit/s
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 25Q32DR-TD
- 商品编号
- C49211306
- 商品封装
- SOP-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.1095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 32Mbit | |
| 时钟频率(fc) | 120MHz | |
| 工作电压 | 2.7V~3.6V | |
| 待机电流 | 0.7uA |
| 属性 | 参数值 | |
|---|---|---|
| 擦写寿命 | 100000次 | |
| 页写入时间(Tpp) | 600us | |
| 块擦除时间(tBE) | 250ms | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位 |
商品特性
- 串行外设接口
- 标准SPI：SCLK、/CS、SI、SO、/WP、/HOLD
- 双SPI：SCLK、/CS、IO0、IO1、/WP、/HOLD
- 四线SPI：SCLK、/CS、IO0、IO1、IO2、IO3
- 读取
- 正常读取（串行）：100MHz时钟频率
- 快速读取（串行）：带30PF负载时120MHz时钟频率
- 双I/O数据传输速率高达240Mbits/S
- 四线I/O数据传输速率高达480Mbits/S
- 支持XIP（就地执行）操作：具有8/16/32/64字节回绕的连续读取
- 编程
- 串行输入页编程，最多256字节
- 擦除
- 块擦除（64/32 KB）
- 扇区擦除（4 KB）
- 芯片擦除
- 擦除挂起和恢复
- 编程/擦除速度
- 页编程时间：典型值0.6ms
- 扇区擦除时间：典型值35ms
- 块擦除时间：典型值0.15/0.25s
- 芯片擦除时间：典型值12.5s
- 灵活架构
- 4K字节扇区
- 32/64K字节块
- 低功耗
- 最大工作电流12mA
- 最大掉电电流0.7uA
- 软件/硬件写保护
- 3个1024字节的安全寄存器，带OTP锁
- 可发现参数（SFDP）寄存器
- 通过WP引脚启用/禁用保护
- 通过软件写保护全部或部分存储器
- 顶部或底部、扇区或块选择
- 单电源电压
- 完整电压范围：2.7~3.6V
- 温度范围
- 商业级（-40°C 至 +85°C）
- 工业级（-40°C 至 +85°C）
- 循环耐久性/数据保持
- 任何扇区典型100k次编程-擦除循环
- 典型20年数据保持
