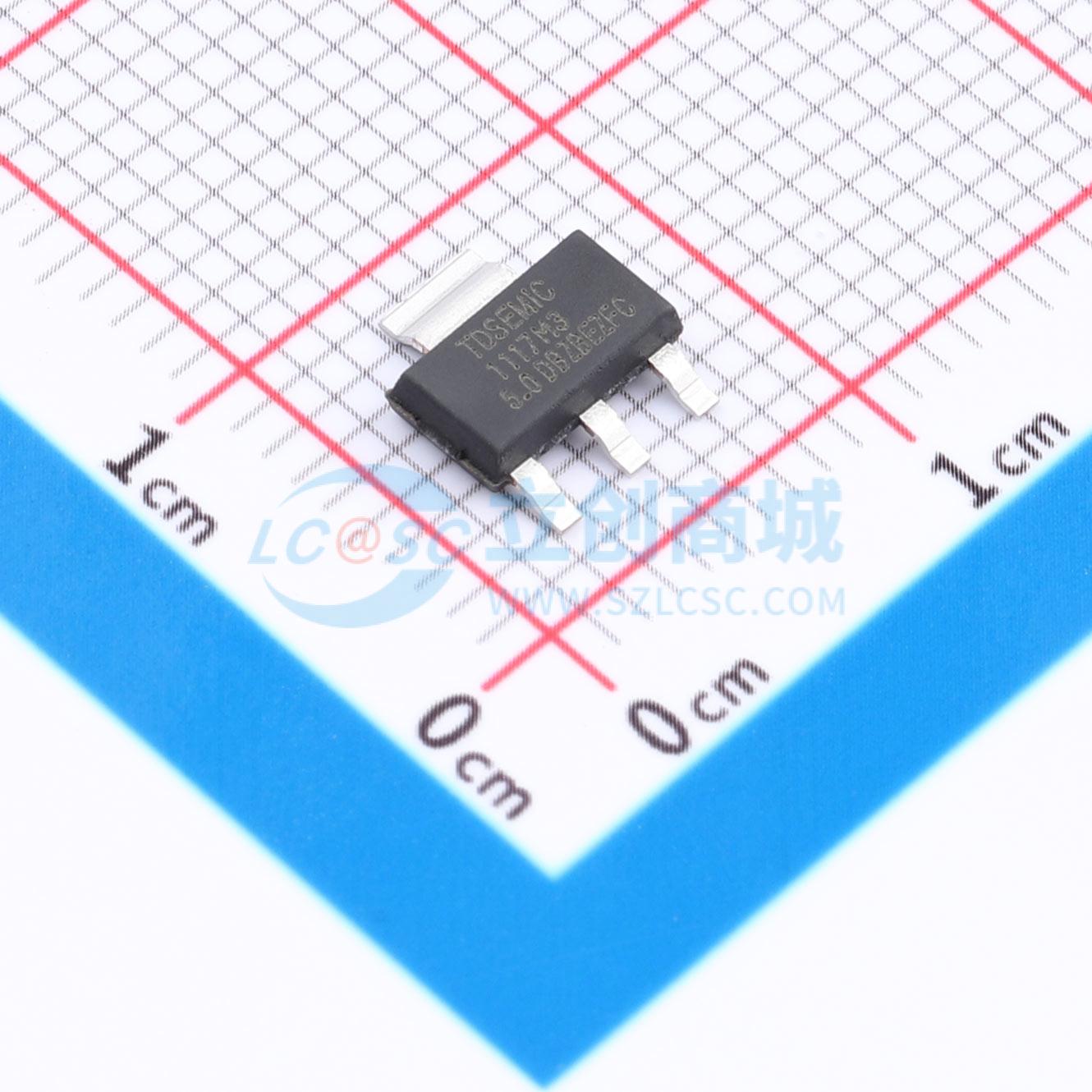

温馨提醒：图片仅供参考，商品以实物为准

SPX1117M3-L-5-0/TR-TD

5V 1A 15V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SPX1117M3-L-5-0/TR 是一款高性价比的 5V LDO，适合需要稳定 5V 供电且输入电压范围较宽的场景。
品牌名称: TDSEMIC(拓电半导体)
商品型号: SPX1117M3-L-5-0/TR-TD
商品编号: C49211323
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.2452克(g)

商品参数

商品概述

SPX1117M是一款低压差线性稳压电路，其输出电流能力为1.0A。该系列电路包含固定输出电压版本和可调输出电压版本，输出电压精度为±1.5%。为确保芯片和电源系统的稳定性，SPX1117M内置了热保护和电流限制保护功能。产品采用修正技术，保证了输出电压精度控制在±1.5%的范围内。SPX1117M采用SOT223、TO252-2、TO220-3、TO263-3、SOT89-3的封装形式。

商品特性

只需外接两个电阻，可调型输出电压能在1.25V至13.8V范围内调节
固定电压型输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V和5.0V
输出电流能力1.0A
输出电压精度±1.5%
工作电压高达15V
电压线性度小于0.2%
负载调整率小于0.4%

应用领域

计算机主板和显卡电源管理
LCD监视器及LCD电视
DVD解码板
ADSL调制解调器
开关电源后级稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	15V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	-
	压差	1.1V@(1A)

	属性	参数值
	静态电流(Iq)	4mA
	噪声	-
	功能特性	过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
