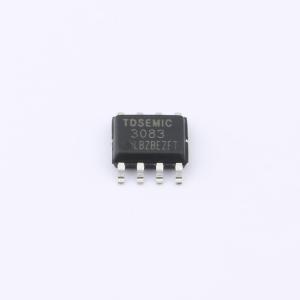

温馨提醒：图片仅供参考，商品以实物为准

VP3083-TD

应用于RS485和RS422通信系统的收发器芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422收发器,
品牌名称: TDSEMIC(拓电半导体)
商品型号: VP3083-TD
商品编号: C49211322
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1125克(g)

商品参数

商品概述

VP3083-TD是一款应用于RS485和RS422通信系统的高速收发器芯片，其数据传输速率可达1Mbps。该芯片采用半双工通信模式，配备驱动使能和接收使能控制引脚。其接收器设计具有高输入阻抗，允许在同一总线上挂接多达128个收发器。该器件集成了低摆率驱动器，有助于减小电磁干扰和信号反射。此外，它还具备接收器输入滤波功能，可提高对缓慢变化差分信号的噪声抑制能力，但会使传输延时增加25%。芯片内部包含失效保护电路，当差分输入电压介于-200mV至200mV之间时，输出状态不确定；在总线空闲时，需通过外部上拉电阻确保接收器输出为高电平。驱动器还提供输出级折返式限流和热关断保护机制，以防止过流和过热损坏。

商品特性

三态输出
半双工通信
A、B端口短路保护
SOP8封装

应用领域

智能仪表（电表、水表、燃气表）
电平转换
安防系统
工控局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	2.5Mbps

	属性	参数值
	节点数	128
	工作温度	0℃~+85℃
	静态电流	900uA
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护
