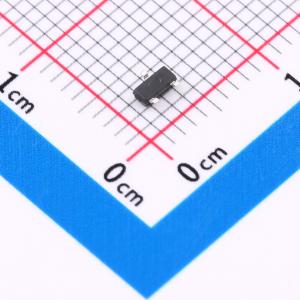

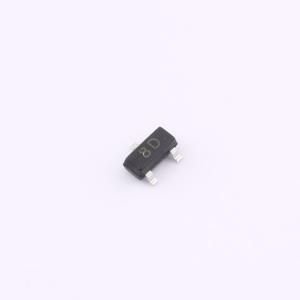

温馨提醒：图片仅供参考，商品以实物为准
13001 8D-TD
电流:0.2A 电压:420V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MMBT13001-TD是一款常用的小功率 NPN 型高压开关晶体管，属于 1300X 系列（如 13001、13003、13005 等），广泛应用于开关电源、镇流器、电子节能灯等高压开关电路
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 13001 8D-TD
- 商品编号
- C49211302
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 集电极电流(Ic) | 200mA | |
| 集射极击穿电压(Vceo) | 420V | |
| 耗散功率(Pd) | 300mW | |
| 直流电流增益(hFE) | 30@20mA,20V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 8MHz | |
| 集电极截止电流(Icbo) | 100uA | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V |
商品概述
- 电源开关应用
- 外延平面芯片结构
- SOT-23塑料封装
商品特性
- VCE = 420V
- IC = 0.2A
- 在VCE = 20V、IC = 20mA、f = 1MHz条件下，fT = 8MHz
