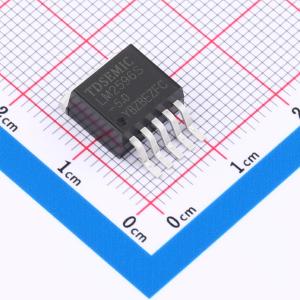

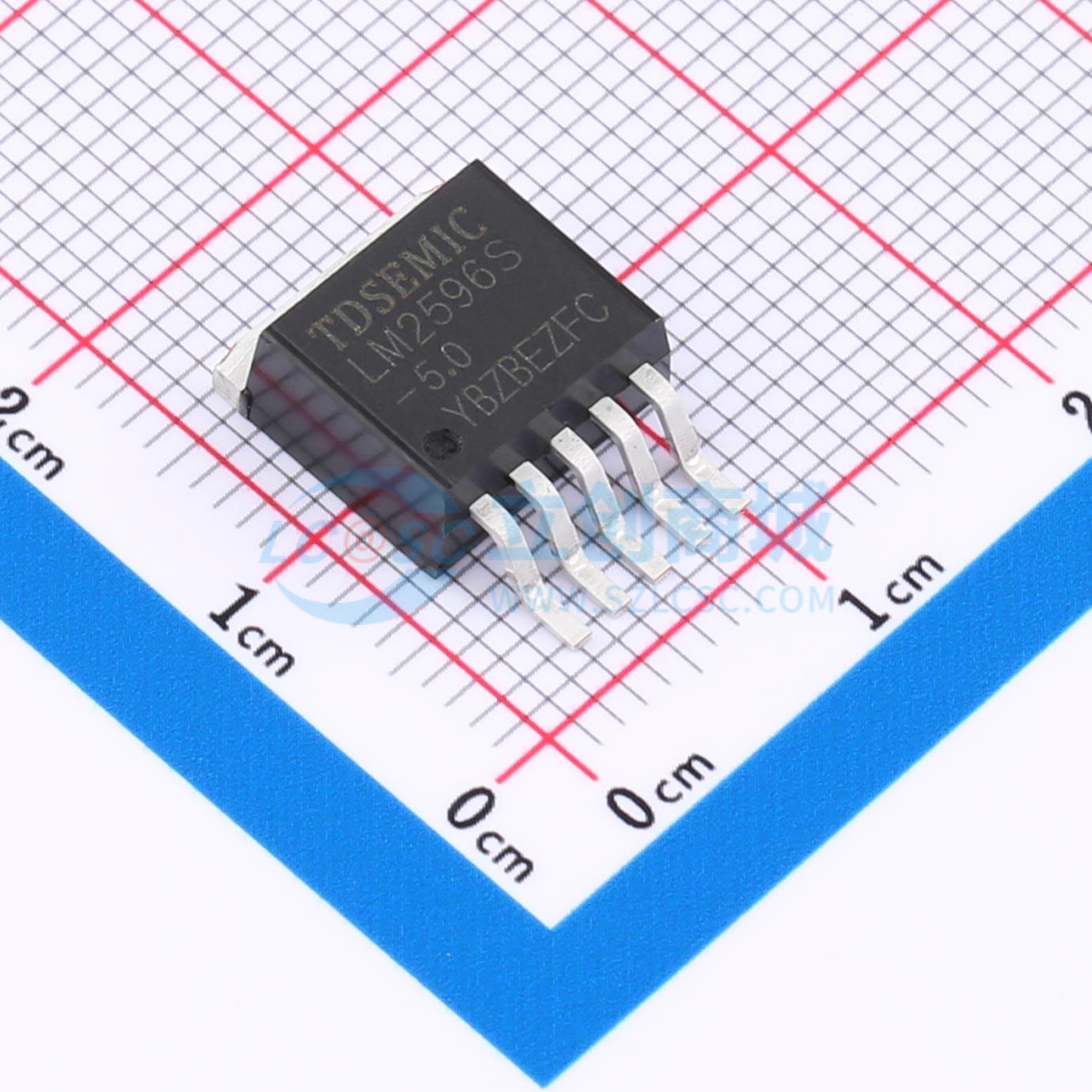

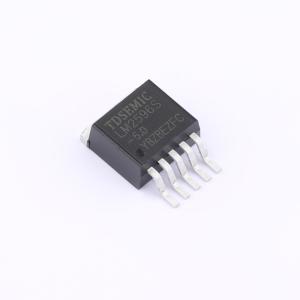

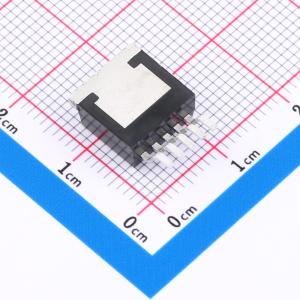

温馨提醒：图片仅供参考，商品以实物为准
LM2596SX-5.0-TD
降压型 3A 6V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压范围为 4.5V 至 40V，能够适应多种不同的输入电源，输出固定电压 5V，可满足对 5V 供电有需求的各类电路
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LM2596SX-5.0-TD
- 商品编号
- C49211294
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.589克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2596系列稳压器是一款单片集成电路，提供降压型开关稳压器所需的所有有源功能，能够驱动3A负载，并具备出色的线路调整率和负载调整率。该系列提供3.3V、5V、12V固定输出电压版本以及一个可调输出电压版本。这些稳压器所需外部元件极少，易于使用，并包含内部频率补偿和固定频率振荡器。LM2596系列的工作开关频率为150kHz，因此可以使用比低频开关稳压器所需更小尺寸的滤波器元件。多家制造商提供专为LM2596优化的标准电感器，这极大地简化了开关电源的设计。其他特性包括：在规定的输入电压和输出负载条件下，输出电压保证具有±4%的容差；振荡器频率容差为±15%。器件包含外部关断功能，典型待机电流为50μA。输出开关包含逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。LM2596提供TO220T-5和TO263-5封装。
商品特性
- 3.3V、5V、12V及可调输出电压版本
- 高效率
- 宽输入电压范围，最高达40V
- 保证3A输出电流
- 仅需4个外部元件
- 150kHz固定频率内部振荡器
- TTL关断能力，低功耗待机模式
- 使用易于获取的标准电感器
- 热关断和电流限制保护
- 可调版本输出电压范围为1.23V至37V，在线路和负载条件下最大偏差±4%
应用领域
- 简单高效降压稳压器
- 线性稳压器的高效预稳压器
- 板卡开关稳压器
- 正负转换器
