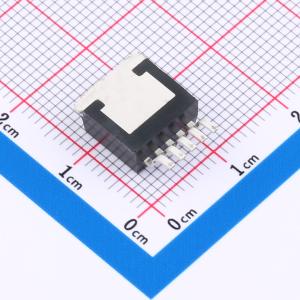

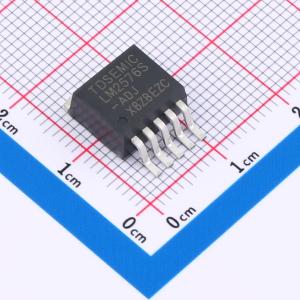

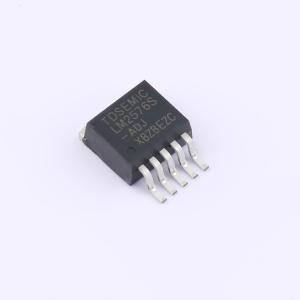

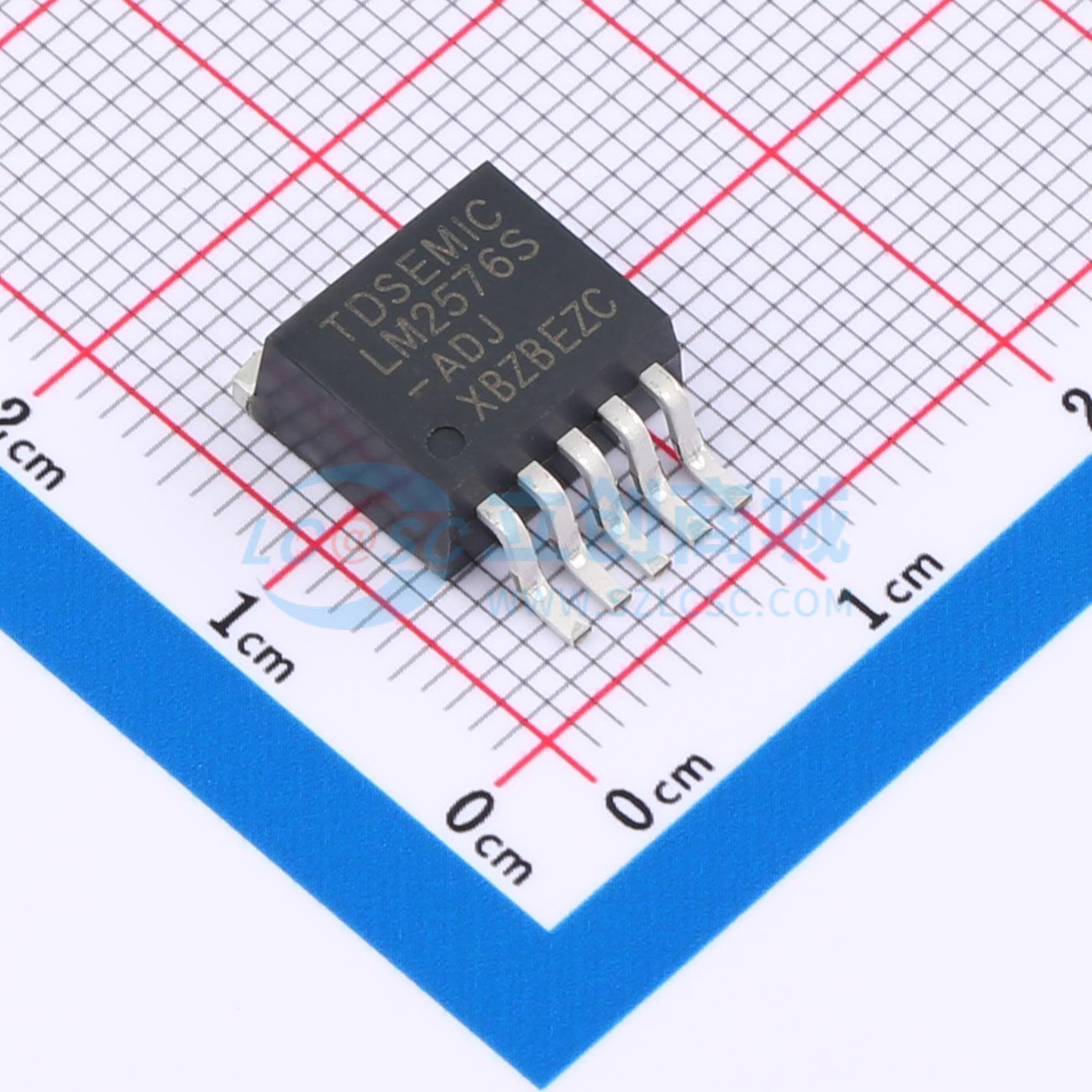

温馨提醒：图片仅供参考，商品以实物为准
LM2576SX-ADJ-TD
降压型 3A 6V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出电压可在 1.23V 至 37V 之间进行调节（高压版本可达 57V），能满足多种不同电压需求的应用场合，在线路和负载条件下可承受最大 ±4% 的容差3。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LM2576SX-ADJ-TD
- 商品编号
- C49211297
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.641克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 47kHz~58kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2576系列稳压器是单片集成电路，提供降压型开关稳压器所需的所有有源功能，能够驱动3A负载，并具备出色的线路与负载调节性能。该系列提供3.3V、5V、12V固定输出电压版本以及一个可调输出版本。这些稳压器仅需极少外部元件，使用简便，并集成了内部频率补偿和固定频率振荡器。LM2576系列可作为流行三端线性稳压器的高效替代品，显著减小散热片尺寸，在某些应用中甚至无需散热片。多家制造商提供专为LM2576优化的标准电感器系列，这极大地简化了开关电源的设计。其他特性包括：在规定的输入电压和输出负载条件下，输出电压容差保证为±4%，振荡器频率容差为±10%。具备外部关断功能，典型待机电流为50 μA。输出开关包含逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。LM2576提供TO220T-5L和TO263-5L封装。
商品特性
- 提供3.3V、5V、12V固定输出电压及可调输出版本
- 高效率
- 保证3A输出电流
- 仅需4个外部元件
- 52 kHz固定频率内部振荡器
- TTL关断能力，低功耗待机模式
- 使用易于获取的标准电感器
- 热关断与电流限制保护
- 可调版本输出电压范围：1.23 V至37 V，在线路与负载条件下最大±4%
应用领域
- 简单高效降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正负电压转换器
