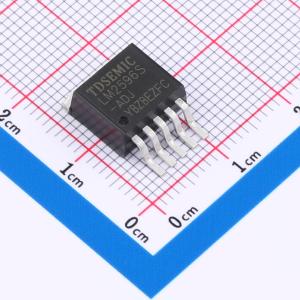

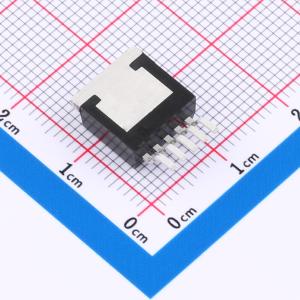

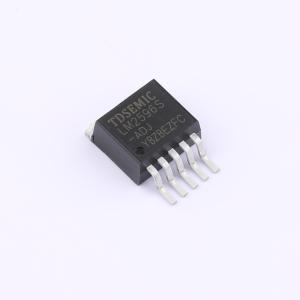

温馨提醒：图片仅供参考，商品以实物为准
LM2596SX-ADJ-TD
降压型 3A 6V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出电压：可调（ADJ 版本），可通过外部电阻分压网络设置，典型值为 1.23V ~ 37V。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- LM2596SX-ADJ-TD
- 商品编号
- C49211293
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.5925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2596系列稳压器是单片集成电路，提供降压型开关稳压器所需的所有有源功能，能够驱动3A负载，并具备出色的线路和负载调整率。该系列提供3.3V、5V、12V固定输出电压以及可调输出版本。这些稳压器所需外部元件数量极少，易于使用，并包含内部频率补偿和固定频率振荡器。LM2596系列的工作开关频率为150kHz，因此可以使用比低频开关稳压器更小尺寸的滤波元件。多家制造商提供专为LM2596优化的标准电感器，这极大地简化了开关电源的设计。其他特性包括：在规定的输入电压和输出负载条件下，输出电压精度保证在±4%以内；振荡器频率精度为±15%。器件包含外部关断功能，典型待机电流为50μA。输出开关包含逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。LM2596提供TO220T-5和TO263-5封装。
商品特性
- 提供3.3V、5V、12V固定输出及可调输出版本
- 高效率
- 宽输入电压范围，最高达40V
- 保证3A输出电流
- 仅需4个外部元件
- 150kHz固定频率内部振荡器
- 具备TTL关断能力，低功耗待机模式
- 使用易于获取的标准电感器
- 热关断和电流限制保护
- 可调版本输出电压范围：1.23V至37V，在输入电压和负载条件下最大偏差为±4%
应用领域
- 高效简易降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正负电压转换器
