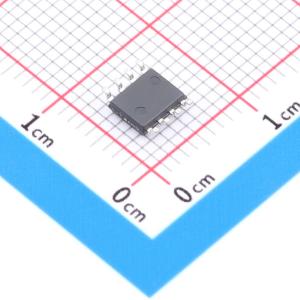

TPA132A2Q-SO1R-S

TPA132Q是一款电流检测放大器，输入共模电压范围非常宽，从 -4 V到80 V，小信号带宽为1 MHz。增强的PWM抑制功能使TPA132Q能够适用于螺线管和电机应用。该器件具有高精度的失调电压（Vos）和增益误差规格，非常适合与高精度ADC进行小信号调理接口。 固定增益可选：20 V/V、50 V/V、100 V/V、200 V/V和500 V/V。该器件在 -40°C到 +125°C的温度范围内具有出色的性能。该器件提供SOP8和TSSOP8封装。 许多系统，包括电机和螺线管，采用PWM信号进行调制或控制。然而，这些PWM信号会产生快速的共模电压转换，在高电压和地电位之间振荡。这可能给电流测量电路带来挑战，因为它可能导致不期望的输出电压波动。为解决这个问题，该器件集成了先进的PWM抑制功能。此功能可最大程度减少共模电压转换的影响，确保输出电压稳定可靠。

• AEC - Q100汽车应用认证 - 1级：环境温度（TA） - 40°C到125°C
• 增强的PWM抑制 - 工作电压： - 4 V到80 V - 生存电压： - 10 V到85 V
• 宽共模电压
• 电源电压：3.0 V到5.5 V
• 出色的共模抑制比（CMRR） - 直流CMRR为150 dB - 50 kHz时交流CMRR为115 dB
• 精度和零漂移性能 - 电压失调100 μV（最大值， - 40°C到125°C） - 增益误差0.3%（最大值， - 40°C到125°C）
• 带宽：1 MHz（适用于A1、A2、A3、A4版本）
• 出色的启动和关断响应
• 电压输出增益选项 - TPA132A1Q：20 V/V TPA132A2Q：50 V/V TPA132A3Q：100 V/V TPA132A4Q：200 V/V TPA132A5Q：500 V/V

• 电机控制
• 电流检测（高端和低端）
• 螺线管和阀门控制
• 电源管理
