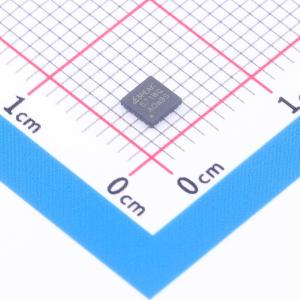

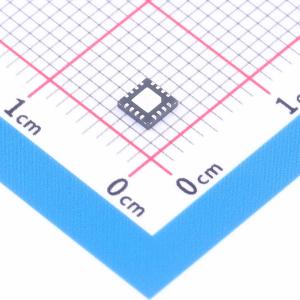

温馨提醒：图片仅供参考，商品以实物为准

TPQ50571WQ-QFNR-S

宽输入非同步升压/SEPIC/反激式转换器，集成48-V、7-A功率开关，适用于汽车应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPQ50571WQ-QFNR-S
商品编号: C48618268
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.495克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式；SEPIC；升压式
	静态电流(Iq)	570uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

TPQ5057xQ（包括TPQ5057Q和TPQ50571Q）是一款宽输入范围的非同步升压转换器，集成了一个48-V、7-A的功率开关。该器件可用于升压、SEPIC和反激式拓扑结构。TPQ5057xQ采用峰值电流控制方案。该器件可从最低2.9 V的电压启动。当VIN引脚由高于2.9 V的辅助电源电压供电时，功率级的供电电压可低至1.5 V。TPQ5057xQ集成了一个宽输入LDO，支持高达45 V的输入电压以应对汽车负载突降，并在VCC引脚输出5 V。开关频率可通过外部电阻设置，或在100 kHz至2.2 MHz范围内与外部时钟同步。2.2 MHz的开关频率可最大限度地减少AM频段干扰，并实现小型解决方案和快速瞬态响应。TPQ5057xQ支持使用外部VCC电源以提高效率。低工作电流和脉冲跳跃操作提高了轻载时的效率。该器件内置了逐周期电流限制、过压保护、打嗝模式过载保护和热关断等保护功能。其他特性包括低关断电流、可编程软启动、可编程输入欠压锁定、扩频和电源良好指示器。TPQ5057xQ采用QFN3x3-16封装。

商品特性

符合AEC-Q100汽车应用标准
等级1：工作环境温度-40℃ 至 +125℃
2.9-V 至 45-V 输入电源电压范围
当VIN > 2.9 V时，最小升压电源电压为1.5 V
低关断电流（典型值2.6 μA）
低工作电流（典型值570 μA）
可编程开关频率范围从100 kHz 至 2.2 MHz
39-mΩ RDSON功率开关
可选外部时钟同步
±1% 基准电压精度
电源良好指示器
可选打嗝模式短路保护
可选扩频以降低EMI
可编程输入电压欠压锁定
可调软启动时间
提供带可润湿侧翼的QFN3X3-16封装

应用领域

汽车启停应用
无需光耦的多路输出反激式转换器
汽车LED照明电源
通用升压、SEPIC、反激式应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~45V
	输出电压	1.5V~45V
	输出电流	-
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃
