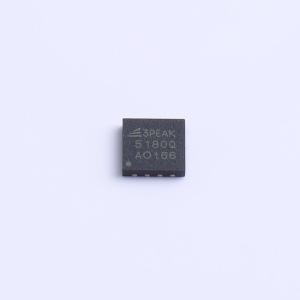

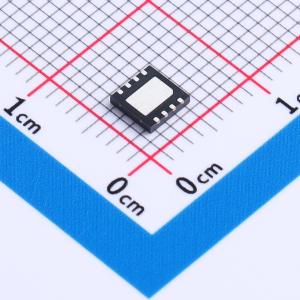

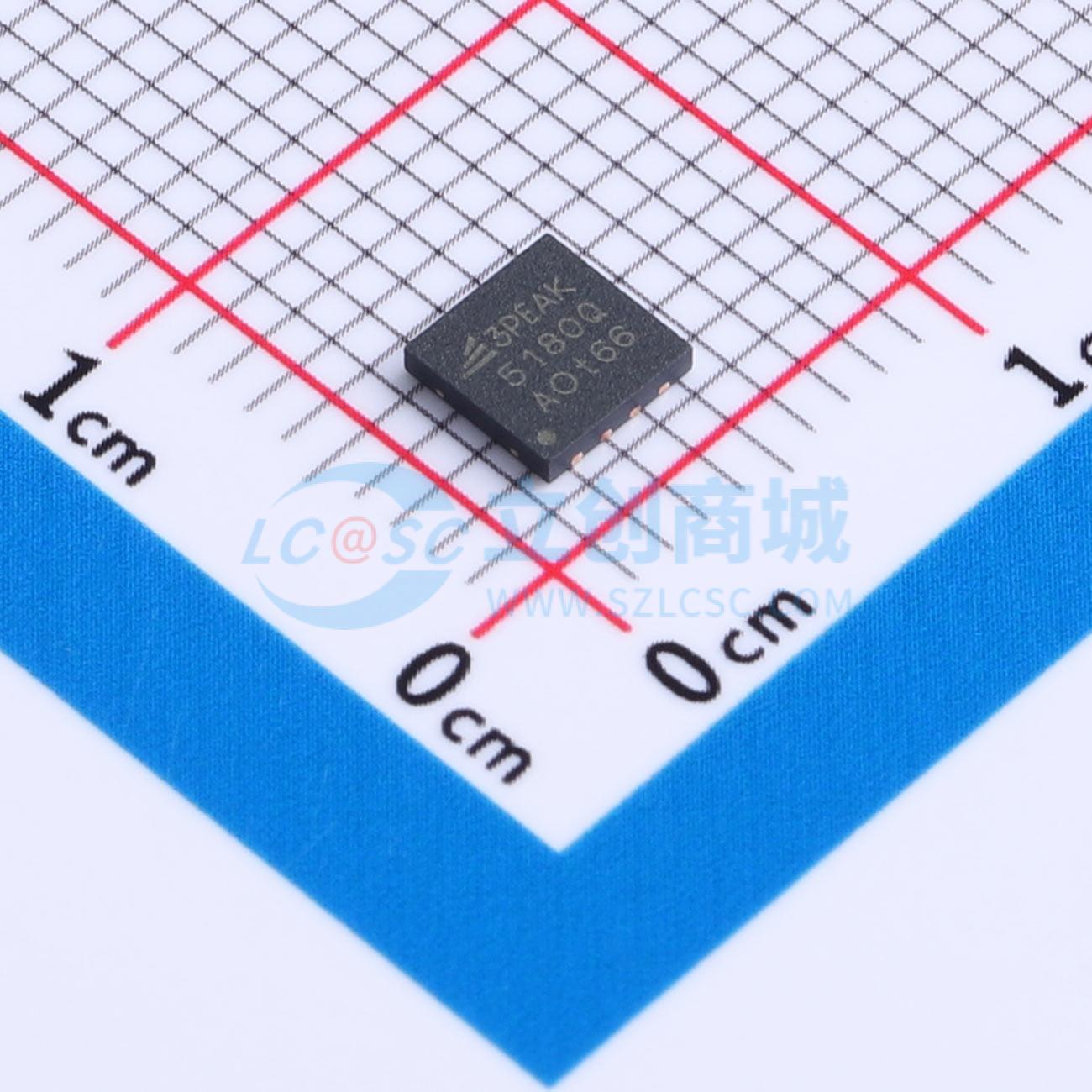

TPQ5180Q-DFMR-S

75-V PSR Flyback DC/DC转换器，带100-V、1.5-A内部开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPQ5180Q-DFMR-S
商品编号: C48618266
商品封装: DFN-8(4x4)
包装方式: 编带
商品毛重: 0.505克(g)

商品参数

	属性	参数值
	商品目录	隔离式DC/DC转换器

	属性	参数值
	功能特性	打嗝限流；内置软启动；原边反馈

商品概述

TPQ5180Q是一款原边调节反激转换器，在4.5V至75V的宽输入电压范围内具有高效率。隔离输出电压从原边反激电压采样，无需光耦、电压基准或变压器的第三绕组进行输出电压调节。高集成度实现了简单、可靠、高密度的设计，仅有一个元件跨越隔离屏障。边界导通模式开关实现了紧凑的磁性解决方案和优于±1.5%的负载与线性调整率性能。集成的100V功率MOSFET可提供高达7W的输出功率，并为线路瞬变提供增强的裕量。该转换器简化了隔离式DC/DC电源的实现，具有可选功能以优化目标终端设备的性能。输出电压由一个电阻设定，而一个可选电阻可通过抵消反激二极管压降的热系数来提高输出电压精度。其他功能包括内部固定或外部可编程的软启动、用于更高效率的可选偏置电源连接、具有迟滞的可调线路欠压锁定功能的精密使能输入、打嗝模式的过载保护以及具有自动恢复功能的热关断保护。该器件符合汽车AEC-Q100 grade 1认证，采用DFN4x4-8封装。

商品特性

符合汽车应用AEC-Q100认证
等级1温度范围：-40℃ ~ 125℃
4.5V至75V输入电压
±1.5%输出调节精度
可选的VOUT温度补偿
集成100V、0.4Ω功率MOSFET
6ms内部或可编程软启动
可调输入欠压锁定保护
打嗝模式的过流故障保护
无需光耦或变压器辅助绕组进行VOUT调节
重载时在边界导通模式下进行准谐振开关
外部偏置选项以提高效率
提供DFN4X4-8封装

应用领域

汽车车身电子
汽车动力总成系统
隔离偏置电源轨
