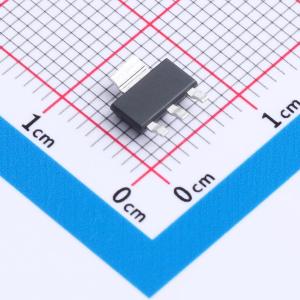

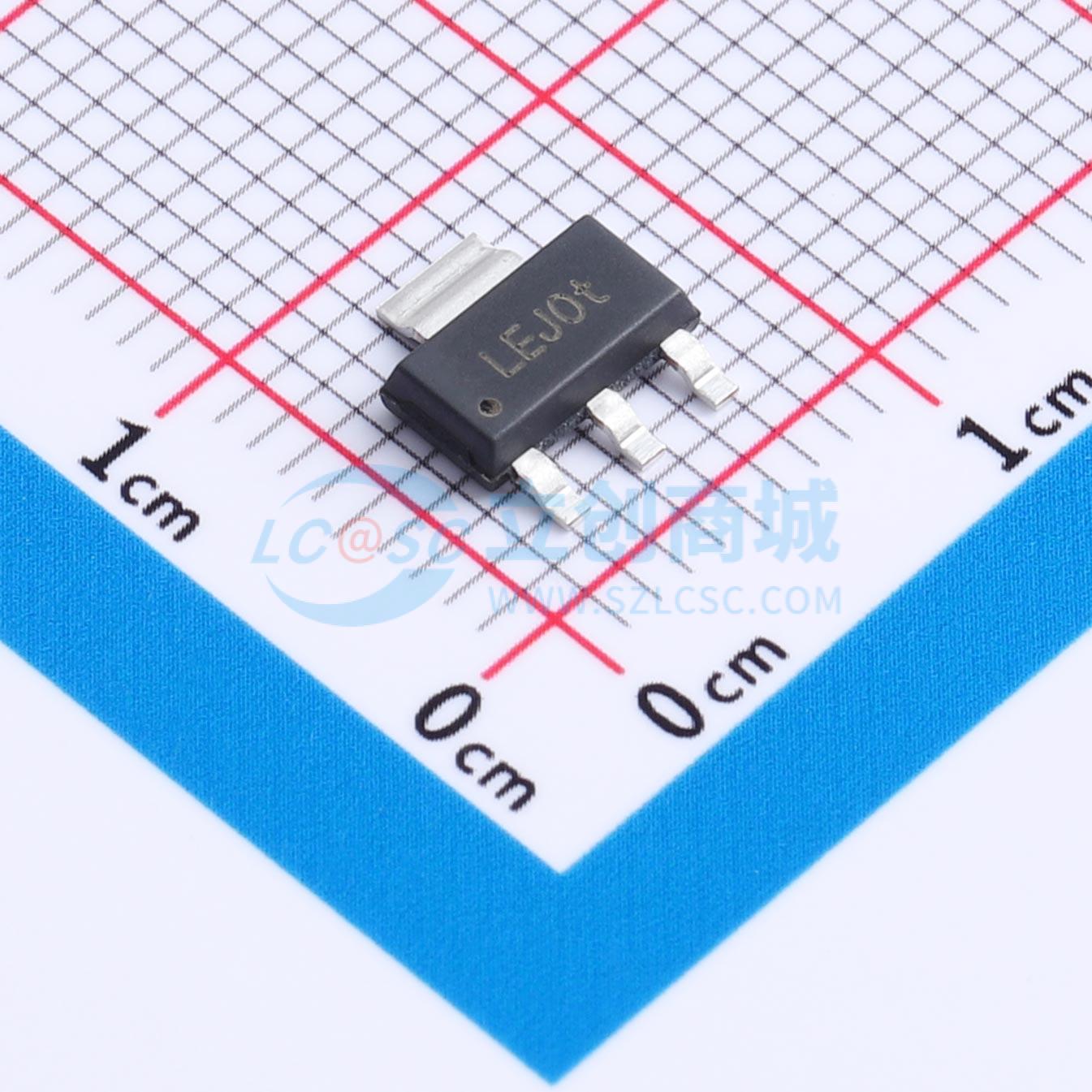

TPL508033-ST4R

3.3V 800mA 16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款低压差线性稳压器，在800 mA负载电流下的典型压差电压为320 mV。有3.3 V和5 V两种固定电压可选，具备电流限制和热关断功能。支持2.2 μF至1000 μF的宽范围输出电容，ESR范围为0.001 Ω至5 Ω，集成过流保护和过温保护。提供SOT223-3封装，保证的工作结温范围为-40℃至 + 125℃。
品牌名称: 3PEAK(思瑞浦)
商品型号: TPL508033-ST4R
商品编号: C48618265
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.354克(g)

商品参数

商品概述

TPL5080x系列是一款低压差电压稳压器，在800mA负载电流下，其典型压差电压为320mV。该系列提供两种固定输出电压：3.3V和5V，并具备限流功能和热关断保护。TPL5080x系列支持宽范围的输出电容，从2.2μF到1000μF，等效串联电阻范围从0.001Ω到5Ω。此外，该系列还集成了过流保护和过温保护功能。TPL5080x系列提供SOT223-3封装，其保证的工作结温范围从-40℃到+125℃。

商品特性

输入电压：2.7V 至 16V
输出电压：固定5V和3.3V
室温下输出精度为±1%，在电源电压调整率、负载调整率和整个工作温度范围内的输出精度为±2%
最大输出电流：800mA
低压差电压：在800mA负载电流下典型值为320mV
使用2.2μF至1000μF、等效串联电阻范围为0.001Ω至5Ω的输出电容可保持稳定
结温范围：-40℃ 至 +125℃
封装选项：SOT223-3

应用领域

交流驱动电源级模块
商用网络和服务器电源
工业交流/直流电源
超声波扫描仪
伺服驱动控制模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	3.3V
	输出电流	800mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	320mV@(800mA)
	静态电流(Iq)	800uA
	功能特性	过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
