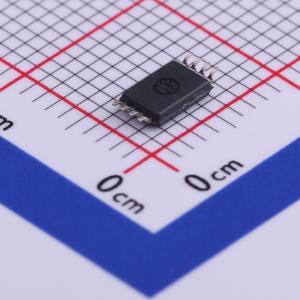

SN65240PWR

SN65220 器件为双路，SN65240 和 SN75240 器件为四路单向瞬态电压抑制器 (TVS)。这些器件可为通用串行总线 (USB) 低速和全速端口提供电气噪声瞬态保护。35 pF 的输入电容使其不适用于高速 USB 2.0 应用。

任何带线缆的 I/O 都可能受到来自各种源头的电气噪声瞬态影响。如果这些噪声瞬态的幅度和持续时间足够大，可能会损坏 USB 收发器和/或 USB ASIC。

SN65220、SN65240 和 SN75240 器件的 ESD 性能是根据 IEC61000 - 4 - 2 在系统级进行测量的。不过，系统设计会影响这些测试的结果。要达到较高的合规水平，需要精心的电路板设计和布局技术。

• 设计用于保护亚微米 3 - V 或 5 - V 电路免受噪声瞬态影响
• 端口 ESD 保护能力超过：– 15 - kV 人体模型、2 - kV 机器模型
• 采用 WCSP 芯片级封装
• 关断电压：6 V（最小值）
• 低电流泄漏：6 V 时最大 1 μA
• 低电容：35 pF（典型值）

• USB 全速主机、集线器或外设端口
