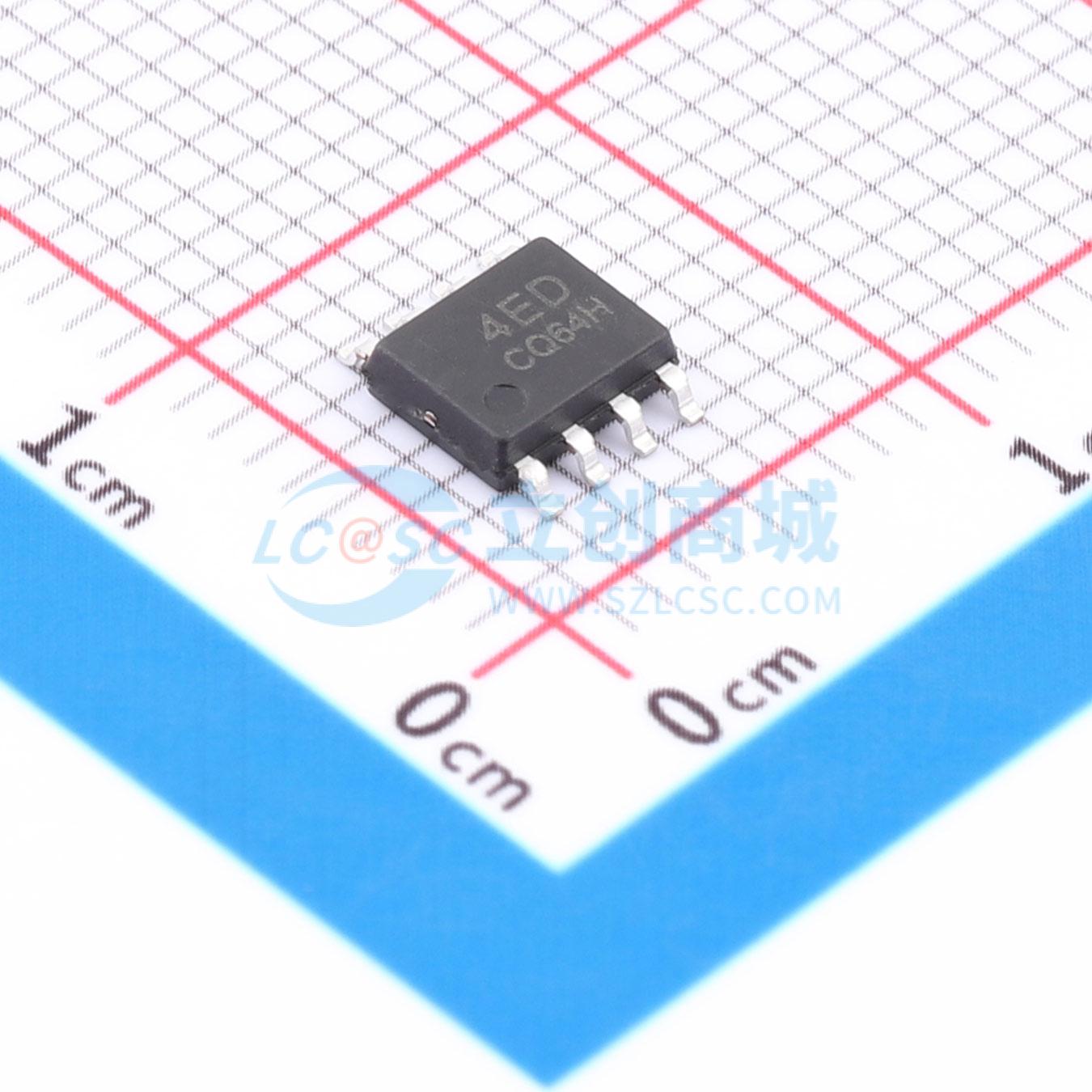

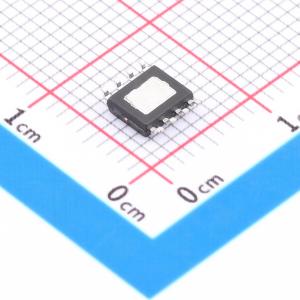

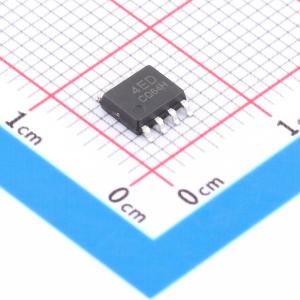

LY6294ED
霍尔直驱TWS耳机充电仓电源管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0.95A充电1A升压/霍尔驱动/TWS充电仓SOC
- 商品型号
- LY6294ED
- 商品编号
- C46613905
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.6V~5.5V | |
| 最大充电电流 | 900mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -25℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 4uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
该产品是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。它支持霍尔传感器直接驱动控制使能引脚，实现开盖耳机自动回连、开盖亮灯8秒和合盖自动激活升压功能，无需外接MOSFET和三极管等输出回路控制电路。同时，该芯片也支持通过微控制器控制使能引脚，从而快速控制输出的开通与关断，实现充电仓与耳机的通信，无需外接控制MOSFET和电流泄放MOSFET。
商品特性
- 支持霍尔传感器或微控制器直接驱动控制
- 配合霍尔传感器可实现开盖亮灯8秒，合盖自动激活升压
- 待机电压可设定为电池电压或2V
- 轻载自动关机电流为7mA
- 待机电流为4uA
- 充电电流可选：0.2A、0.3A、0.4A、0.9A
- 最大放电电流为1A
- 具备输出过压、短路、过流保护
- 具备智能温度控制功能
- 支持1至4颗LED电量指示
- 升压效率高达93%
- 采用ESOP8封装
应用领域
- 蓝牙耳机充电仓
- 便携式锂电池应用
