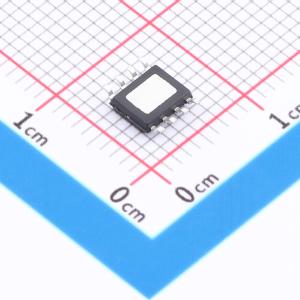

温馨提醒：图片仅供参考，商品以实物为准
LY6397TA
30V耐压、带NTC功能TWS耳机充电仓管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V耐压/200mA/NTC/TWS充电仓SOC
- 商品型号
- LY6397TA
- 商品编号
- C46613891
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.5V~5.9V | |
| 最大充电电流 | 200mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 4.5uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
LY6397T 是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。该芯片集成了输入过压保护电路，过压保护电压为 6.1V，输入耐压高达 30V。它集成了适配器自适应功能，可避免因适配器输出能力不足或充电线内阻过大导致无法正常充电或损坏适配器的情况。该芯片还集成了 NTC 温度保护功能，默认情况下仅需一颗 NTC 电阻即可实现在充电和放电状态下对锂电池的温度监测。在待机模式下，若输出端口检测到负载接入，芯片将启动升压输出；当负载电流小于 7mA 且持续 8 秒后，芯片自动关机，关机后待机电流典型值为 4.5uA。输出待机电压可设定为固定 2V 模式或电池电压模式。芯片提供全面的保护功能，包括输入过压保护、温度保护、短路/重载保护、电池欠压保护和输入欠压保护。它支持 1 至 4 颗 LED 的电量指示，升压效率高达 93%，采用 ESOP8 封装。
商品特性
- 集成过压保护，输入耐压 30V
- 支持 NTC 功能
- 轻载自动关机电流 7mA
- 待机电压：2V 或电池电压可选
- 适配器自适应电压：4.6V
- 待机电流 4.5uA
- 充电电流：200mA/300mA/500mA 可选
- 最大放电电流 500mA
- 输出过压、短路、过流保护
- 智能温度控制
- 支持 1/2/3/4 灯电量指示
- 升压效率高达 93%
- ESOP8 封装
应用领域
- 蓝牙耳机充电仓
- 便携式锂电池应用
