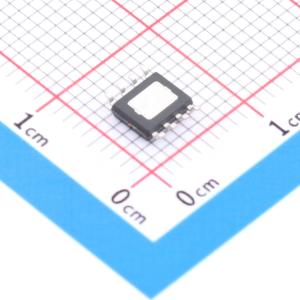

温馨提醒：图片仅供参考，商品以实物为准

LY6394EB

霍尔直驱TWS耳机充电仓电源管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 300mA充电霍尔驱动TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6394EB
商品编号: C46613899
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.160725克(g)

商品参数

商品概述

LY6394E是一款专为蓝牙耳机充电仓设计的全集成电源管理芯片。该芯片内部集成了锂电池充电管理模块、同步升压转换器、电池电量管理及保护功能模块。它支持通过霍尔传感器直接驱动控制其使能引脚，实现开盖时耳机自动回连、开盖亮灯8秒以及合盖自动激活升压功能，无需外接MOS管或三极管等输出回路控制电路。同时，该芯片也可通过微控制器控制其使能引脚，从而快速开启或关断输出，实现充电仓与耳机之间的通信，同样无需外接控制MOS管和电流泄放MOS管。芯片具备适配器自适应功能，可根据适配器输出能力和充电线内阻自动调节充电电流。它支持涓流、恒流、恒压充电模式，并允许0V电池充电。升压工作频率为1MHz，最大输出电流500mA，并内置软启动电路。芯片提供全面的保护功能，包括温度保护、输出短路/过载保护、电池欠压保护以及输入欠压保护。此外，它还支持1~4颗LED灯的电量指示功能。

商品特性

支持霍尔传感器或微控制器直接驱动控制
配合霍尔传感器可实现开盖亮灯8秒、合盖自动激活升压
待机输出电压可选：固定2V或电池电压
适配器自适应输入电压：4.6V
轻载自动关机电流：7mA
待机电流：4.5uA
充电电流可选：200mA或300mA
最大放电电流：500mA
输出过压、短路、过流保护
智能温度控制
支持1、2、3或4颗LED灯的电量指示
升压效率高达93%
ESOP8封装

应用领域

蓝牙耳机充电仓
便携式锂电池应用设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.6V~5.5V
	最大充电电流	300mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	-25℃~+125℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	4.5uA
	均衡电流	-
	接口类型	-
