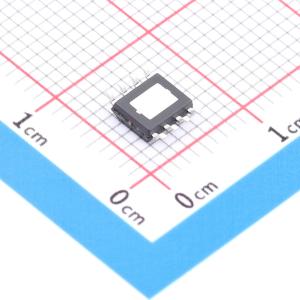

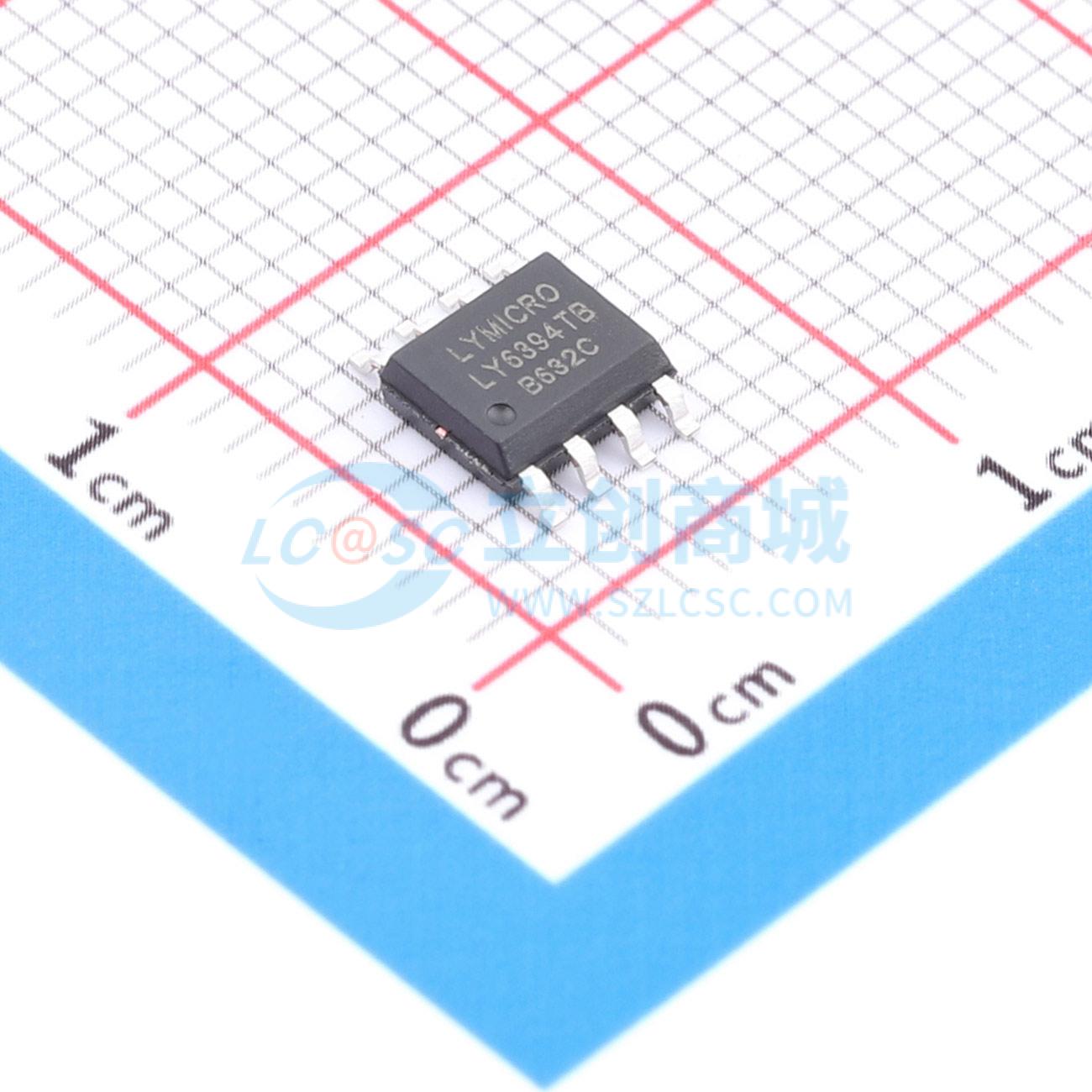

LY6394TB

这是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。该芯片集成了NTC温度保护功能，仅需一颗NTC电阻即可在充电和放电状态下实现对锂电池的温度监测。它支持涓流、恒流、恒压充电，包括0V电池充电功能。当电池电压低于2.9V时，芯片进入涓流充电模式，电流为恒流充电电流的0.12倍；电压高于2.9V时，采用恒流模式充电；当电池电压接近4.2V且充电电流降至恒流电流的0.15倍时，充电结束。芯片持续监测电池电压，若电压降至再充电阈值4.0V以下，将开启新的充电周期以维持电池满电状态。内置电源路径管理允许输入电源同时为充电仓电池充电并通过输出端口为蓝牙耳机供电，即使电池电压为0V，耳机充电也不受影响。芯片具备适配器自适应功能，可根据适配器输出能力和充电线内阻自动调节充电电流，防止充电异常或适配器损坏。充电电流可在200mA或300mA间选择，也可通过串联输入电阻实现低于200mA的充电电流。默认充满电压为4.2V，也支持4.3V或4.35V版本定制。在待机模式下，若输出端口检测到负载接入，芯片启动升压输出；当负载电流持续8秒低于7mA时，芯片自动关机，此时待机电流为4.5uA。输出待机电压可设置为固定2V模式或电池电压模式。升压启动时内置软启动电路以抑制冲击电流，工作开关频率为1MHz，最大输出电流为500mA，轻载时进入间歇工作模式以降低损耗。芯片提供全面的保护功能，包括温度保护（结温达110°C时限流，达140°C时截止）、输出短路/重载保护（锁定后需移除短路条件或重新接入负载/充电器以恢复）、电池欠压保护（放电时电池电压低于2.8V则关闭输出，需充电至3.2V以上方可恢复）以及输入欠压保护（输入电压低于4.1V时关闭充电通路，防止电池电流倒灌）。NTC保护功能通过检测NTC引脚电阻值监控电池温度，默认使用阻值为10K且β=3950的NTC电阻时，充电正常工作温度范围为0°C < T < 43°C，放电正常工作温度范围为-10°C < T < 57°C。可通过并联或串联电阻调节温度保护阈值。

• 支持NTC功能
• 轻载自动关机电流 7mA
• 待机电压：2V或电池电压可选
• 适配器自适应电压：4.6V
• 待机电流 4.5uA
• 充电电流：200mA/300mA 可选
• 最大放电电流 500mA
• 输出过压、短路、过流保护
• 智能温度控制
• 支持 1/2/3/4 灯电量指示
• 升压效率高达 93%
• ESOP8 封装

• 蓝牙耳机充电仓
• 便携式锂电池应用
