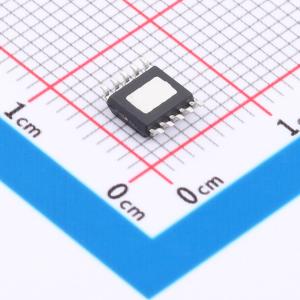

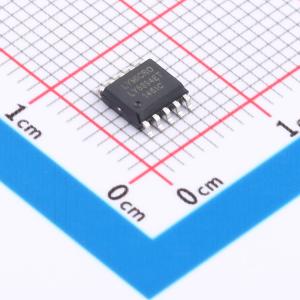

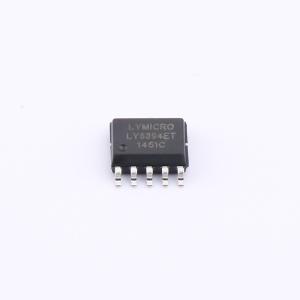

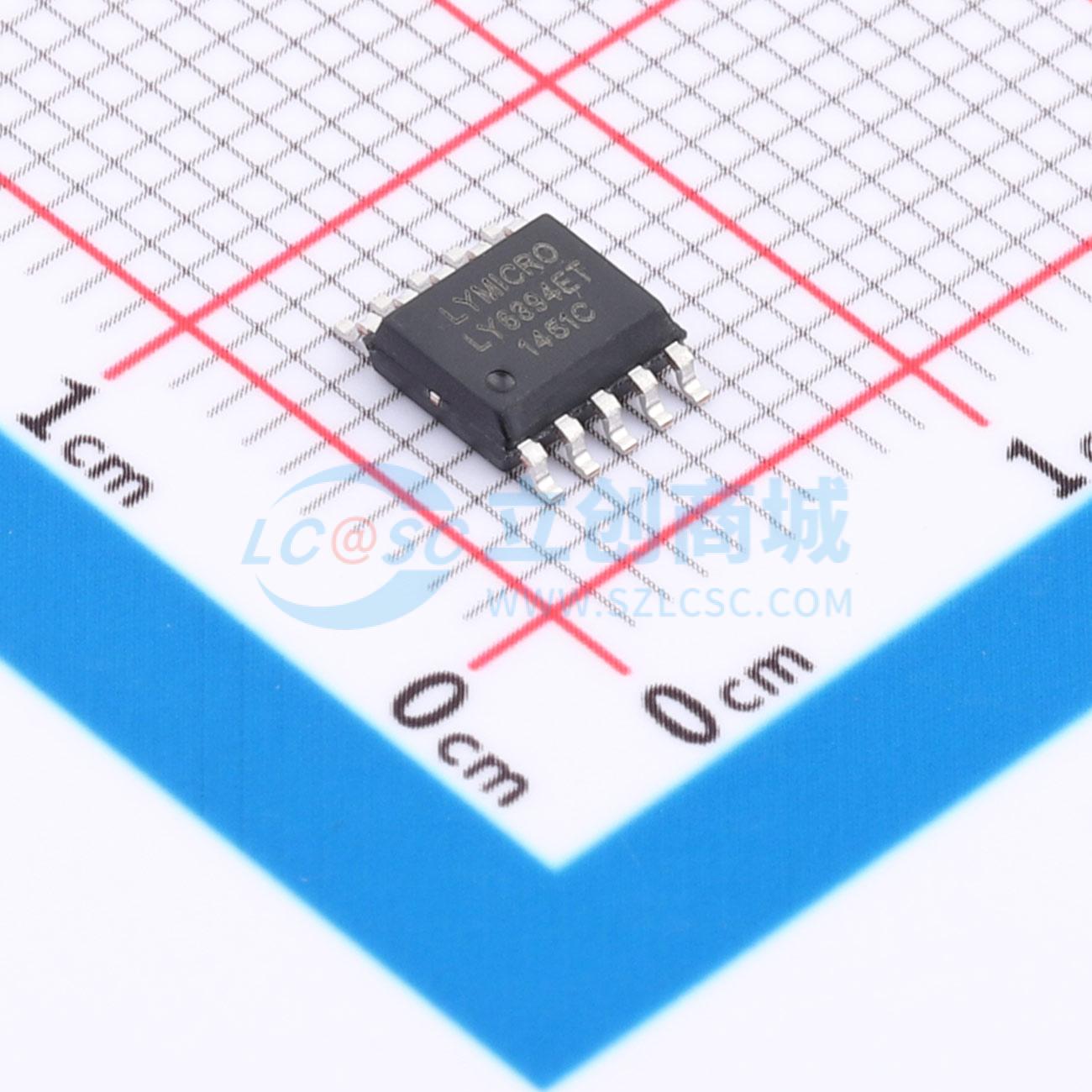

LY6394ET

TWS耳机充电仓管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 充电电流可调/NTC/霍尔驱动/TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6394ET
商品编号: C46613902
商品封装: ESSOP-10
包装方式: 编带
商品毛重: 0.1595克(g)

商品参数

商品概述

LY6394ET是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。集成适配器自适应功能，避免不充电或损坏适配器的情况。支持霍尔直接驱动控制EN引脚，实现开盖耳机自动回连、开盖亮灯4秒和合盖自动激活升压，无需外加MOSFET和三极管等输出回路控制电路，同时也可以使用MCU控制EN引脚从而控制OUT输出实现单向通信。集成NTC温度保护功能，默认情况下只需一颗NTC电阻即可实现在充电和放电状态下对锂电池的温度监测。

商品特性

支持充放电NTC监控
支持霍尔或MCU直接驱动控制输出
配合霍尔可实现开盖亮灯4秒，合盖自动激活升压
适配器自适应电压：4.6V
轻载自动关机电流 7mA
待机电压：2V/VBAT/0V 可设定
待机电流 4.5uA
支持双耳放入独立检测
充电电流：200mA ~ 500mA 可设定
放电电流：300mA
输出过压、短路、过流保护
智能温度控制
支持1/2/3/4灯电量指示
升压效率高达93%
封装：ESSOP10

应用领域

蓝牙耳机充电仓
便携式锂电池应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	2.9V
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	-25℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	4.5uA
	均衡电流	-
	接口类型	-
