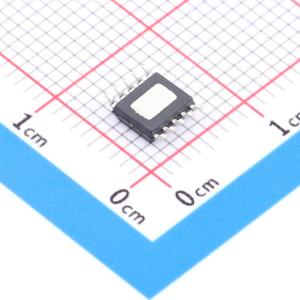

温馨提醒：图片仅供参考，商品以实物为准

LY6397ET

30V耐压TWS耳机充电仓管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 30V耐压/充电电流可调/NTC/霍尔驱动/TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6397ET
商品编号: C46613894
商品封装: ESSOP-10
包装方式: 编带
商品毛重: 0.151278克(g)

商品参数

商品概述

LY6397ET 是一款专为蓝牙耳机充电仓设计的全集成电源管理芯片。该芯片内部集成了锂电池充电管理模块、同步升压转换器、电池电量管理及多种保护功能。它集成了输入过压保护电路，过压保护阈值为6.1V，VIN输入耐压高达30V。芯片具备适配器自适应功能，可避免因适配器不匹配或充电线内阻过大导致的充电异常或适配器损坏。此外，LY6397ET 支持通过霍尔传感器直接驱动使能引脚，实现开盖自动连接耳机、亮灯4秒以及合盖自动激活升压输出，无需外接MOS管或三极管等控制电路。同时，该芯片也可通过微控制器控制使能引脚，以管理输出并实现单向通信。LY6397ET 还集成了NTC温度监测功能，通常仅需一颗NTC电阻即可在充电和放电状态下对锂电池温度进行监控。

商品特性

集成过压保护，VIN输入耐压达30V
支持充电和放电过程中的NTC温度监控
支持霍尔传感器或微控制器直接驱动控制输出
配合霍尔传感器可实现开盖亮灯4秒，合盖自动激活升压
适配器自适应电压：4.6V
支持工作常亮和4秒后灭灯两种模式选择
轻载自动关机电流：7mA
待机电压可设定为：2V、电池电压或0V
待机电流：4.5uA
支持双耳放入独立检测
充电电流可设定范围：200mA~500mA
放电电流：300mA
具备输出过压、短路、过流保护
智能温度控制
支持1/2/3/4颗LED电量指示
升压效率高达93%
封装形式：ESSOP10

应用领域

蓝牙耳机充电仓
便携式锂电池应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.5V~5.9V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	2.9V
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	-25℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	4.5uA
	均衡电流	-
	接口类型	-
