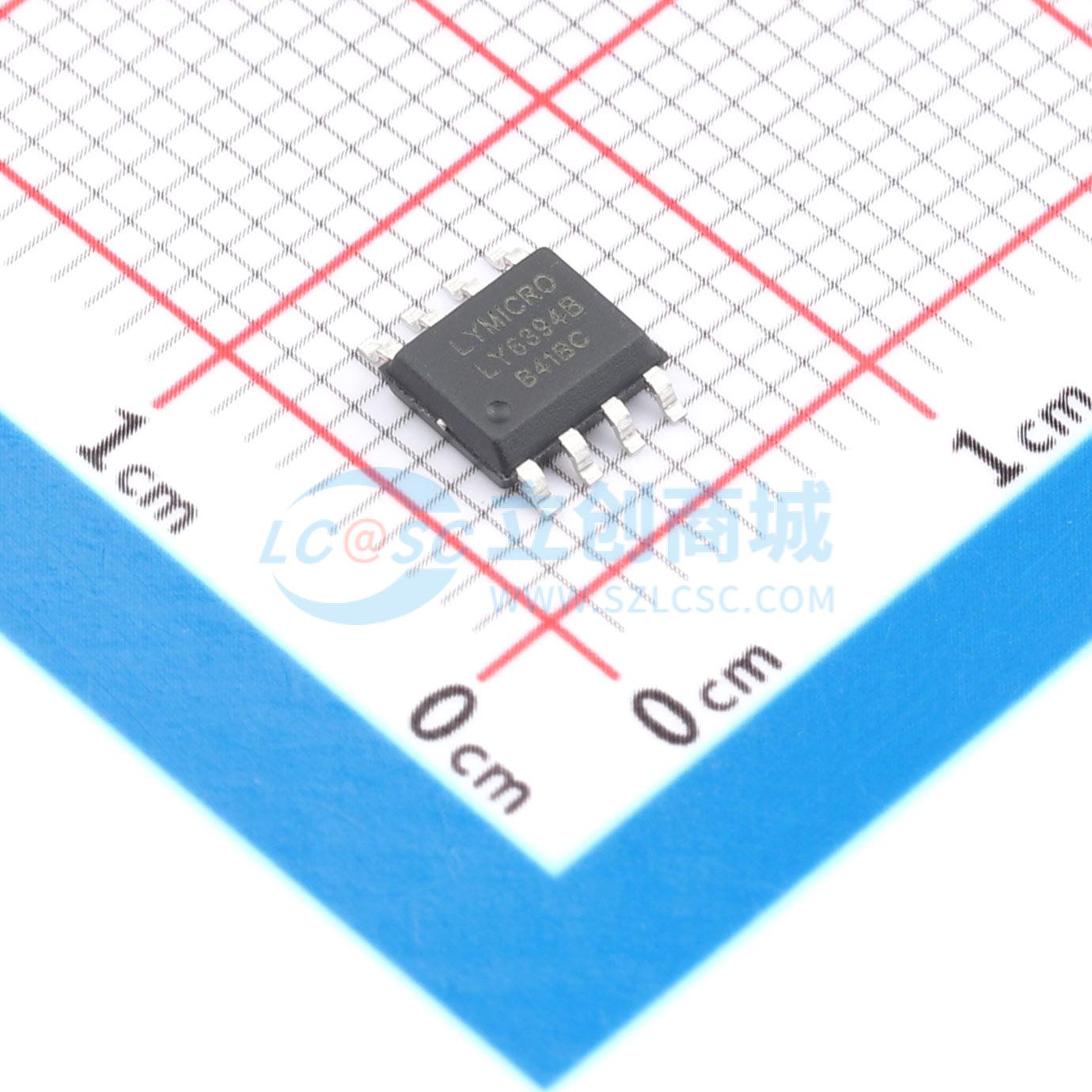

LY6394B

TWS耳机充电仓电源管理芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 300mA充电/1-4灯指示/TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6394B
商品编号: C46613897
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.15875克(g)

商品参数

商品概述

LY6394 是一款全集成电源管理芯片，专为蓝牙耳机充电仓设计。该芯片内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。它支持自动负载识别和自动关机模式以及5V常输出模式。在自动关机模式下，默认待机电压为2V；通过在BAT到OUT引脚连接上拉电阻，可将待机电压设置为电池电压。自动关机模式的待机电流为4.5uA，而5V常输出模式的芯片待机电流为45uA。

商品特性

自动开关机、常输出两种模式可随意配置
轻载自动关机电流为7mA
待机电压可选：2V或电池电压
适配器自适应电压为4.6V
掉电压模式待机电流为4.5uA
5V常输出模式待机电流为45uA
充电电流可选：200mA或300mA
最大放电电流为500mA
具备输出过压、短路、过流保护功能
智能温度控制
支持1~4灯电量指示
支持按键单击开机，长按关机
升压效率高达93%
采用ESOP8封装

应用领域

蓝牙耳机充电仓
移动电源
便携式锂电池应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.6V~5.5V
	最大充电电流	300mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-25℃~+125℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	4.5uA
	均衡电流	-
	接口类型	-
