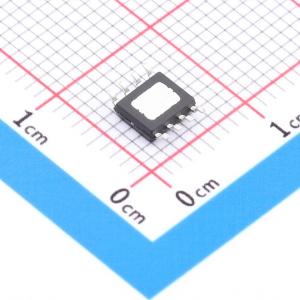

温馨提醒：图片仅供参考，商品以实物为准

LY6395

30V耐压、单线状态码输出TWS耳机充电仓芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 30V耐压/单线状态码输出/TWS充电仓SOC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY6395
商品编号: C46613895
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.151644克(g)

商品参数

商品概述

LY6395是一款应用于蓝牙充电仓的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。该芯片集成了输入过压保护电路，过压保护电压为6.1V，VIN输入耐压高达30V。它支持霍尔直接驱动控制EN引脚，实现开盖耳机自动回连、开盖亮灯8秒和合盖自动激活升压，并可使用EN引脚控制OUT输出实现单向通信。充电电流可通过ISET引脚电阻设定，范围在180mA~450mA之间，最大放电电流为600mA，并支持MCU直接读取充电、充满、放电、待机等状态。

商品特性

集成输入过压保护，VIN输入耐压30V
支持霍尔直接驱动控制
配合霍尔可实现开盖亮灯8秒，合盖自动激活升压
待机电流7uA
待机电压：VBAT/0V
充电电流：180mA~450mA可设定
最大放电电流600mA
支持MCU直接读取充、放电状态
耳机入仓自动识别，轻载自动关机
输出过压、短路、过流保护
智能温度控制
升压效率高达93%
ESOP8封装

应用领域

蓝牙耳机充电仓
移动电源
充电与升压输出应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；充电芯片
	工作电压	4.6V~5.5V
	最大充电电流	450mA
	充电饱和电压	4.2V
	放电截止电压	2.8V
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	-25℃~+125℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	7uA
	均衡电流	-
	接口类型	-
