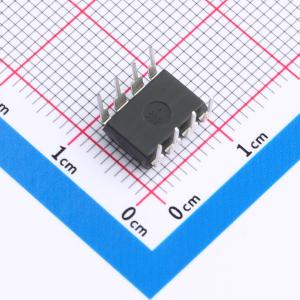

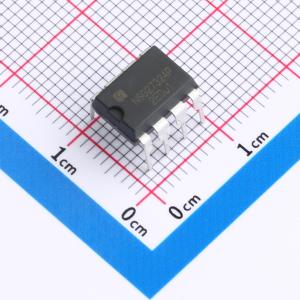

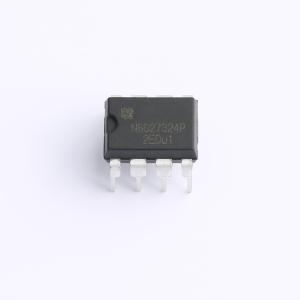

NSG27324P

栅极驱动

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NSG27324P是功率开关系列驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。NSG27324P在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，NSG27324P不会受到损坏。NSG27324P可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端口均受到高达2.0 kV静电放电(ESD)的全面保护。
品牌名称: WXNSIC(国硅集成)
商品型号: NSG27324P
商品编号: C46473157
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.810467克(g)

商品参数

商品概述

该驱动器在功率开关栅极的充放电过程中具备匹配的上升与下降时间。在其额定功率和电压范围内的任何条件下均表现出高度的抗闩锁能力。当接地引脚上出现高达5V（任意极性）的噪声尖峰时，器件不会受损。可承受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑状态混乱。所有端口均提供全面的静电放电保护，最高可承受2.0kV。

商品特性

具备闩锁保护功能
可承受0.5A反向电流
输入逻辑保护低至-10V
输出阻抗低
单芯片集成双路驱动器
输出峰值电流：4A
工作电压范围：4.5V ~ 25V
高电容负载驱动能力
上升与下降时间匹配
宽工作温度范围：-40℃ ~ 125℃
芯片开通与关断延迟特性
开通/关断时间：25ns / 25ns
符合RoHS标准
DIP8封装

应用领域

交换式电源
开关变换器
线路驱动器
脉冲变压器驱动
驱动MOSFET和IGBT
电机控制
脉冲发生器
电源开关
DC-DC转换器
D类开关放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	1uA
	拉电流(IOH)	50uA
	工作电压	4.5V~20V
	上升时间(tr)	15ns
	下降时间(tf)	15ns

	属性	参数值
	传播延迟 tpLH	25ns
	传播延迟 tpHL	25ns
	特性	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	1mA
	功能特性	-
