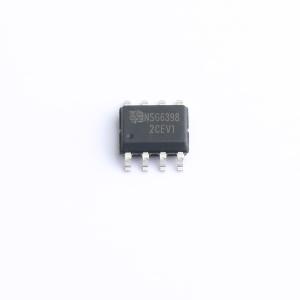

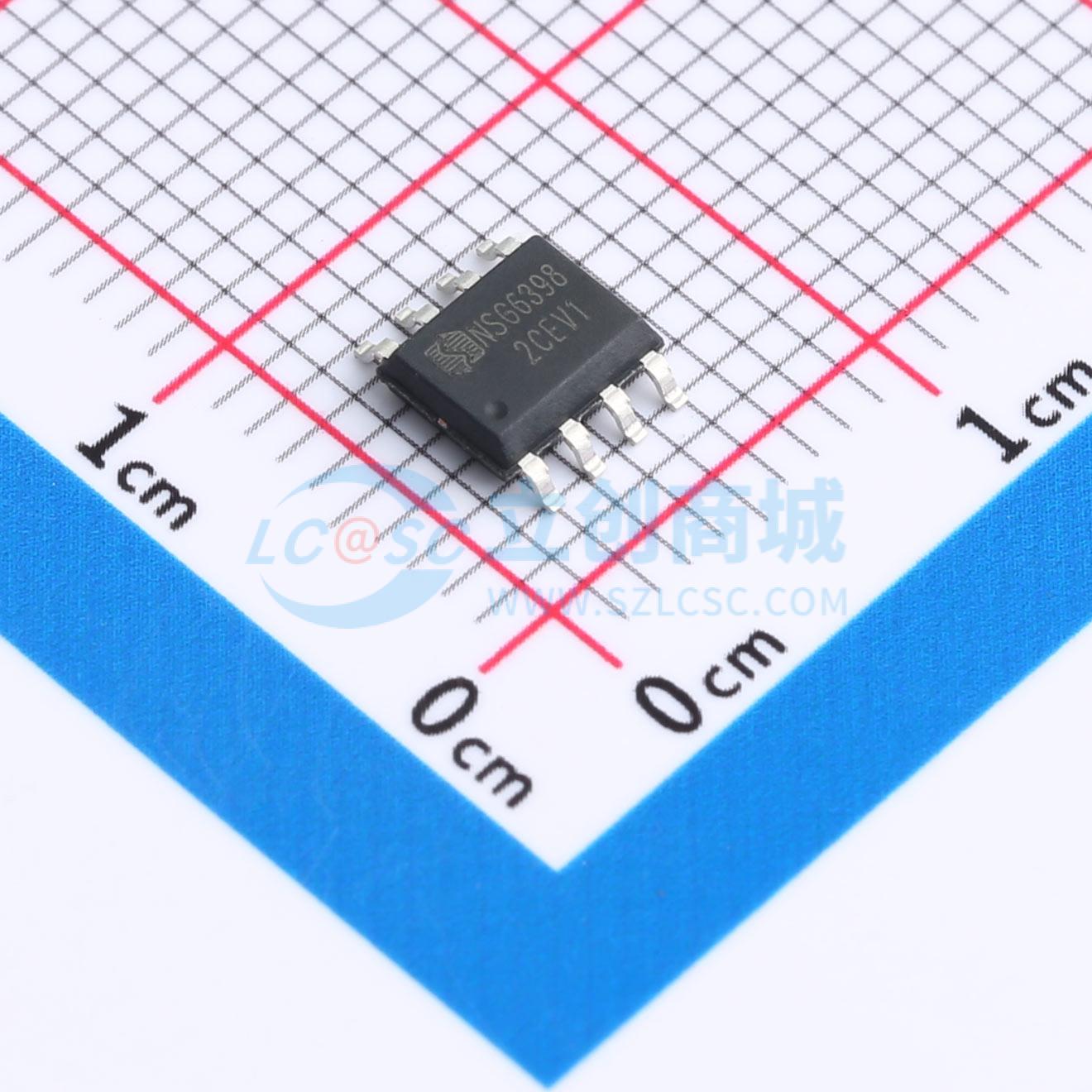

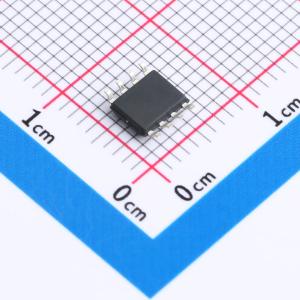

NSG6398实物图
  • NSG6398商品缩略图
  • NSG6398商品缩略图
  • NSG6398商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NSG6398

集成自举的单相高低侧功率MOSFET/IGBT驱动芯片

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
NSG6398是一款高压、高速功率MOSFET高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成,逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。集成有自举二极管,对高侧进行充电,简化了芯片外围电路。其浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达600V。采用SOP8封装,可以在 -40 °C至125 °C温度范围内工作。
商品型号
NSG6398
商品编号
C46473170
商品封装
SOP-8​
包装方式
编带
商品毛重
0.20335克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边;高边
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)600mA
拉电流(IOH)300mA
工作电压10V~20V
上升时间(tr)75ns
下降时间(tf)35ns
属性参数值
传播延迟 tpLH-
传播延迟 tpHL-
特性欠压保护(UVP)
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)120uA
功能特性内置自举二极管;交错导通保护;死区时间控制

商品概述

该器件是一款高压高速功率MOSFET高低侧驱动芯片,具备独立的高侧和低侧参考输出通道。它采用高低压兼容工艺,实现了高侧和低侧栅极驱动电路在单芯片上的集成。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。芯片集成了自举二极管,用于为高侧电路充电,从而简化了外围电路。其浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达600V。该器件采用SOP8封装,工作温度范围为-40°C ~ 125°C。

商品特性

  • 支持自举工作的浮地通道
  • 最高工作电压为+600V
  • 兼容3.3V、5V和15V输入逻辑
  • dV/dt耐受能力可达±50 V/ns
  • Vs负偏压能力达-9V
  • 集成欠压锁定电路
  • 欠压锁定正向阈值8.9V
  • 欠压锁定负向阈值8.2V
  • 开通/关断传输延时Ton/Toff = 130ns/130ns
  • 延迟匹配时间50ns
  • 防止直通保护
  • 死区时间100ns
  • 宽工作温度范围-40°C ~ 125°C
  • 输出级拉电流/灌电流能力300mA/600mA
  • 集成自举二极管
  • 符合RoHS标准

应用领域

  • 电机控制
  • 空调
  • 洗衣机
  • 通用逆变器
  • 逆变器驱动
