温馨提醒：图片仅供参考，商品以实物为准

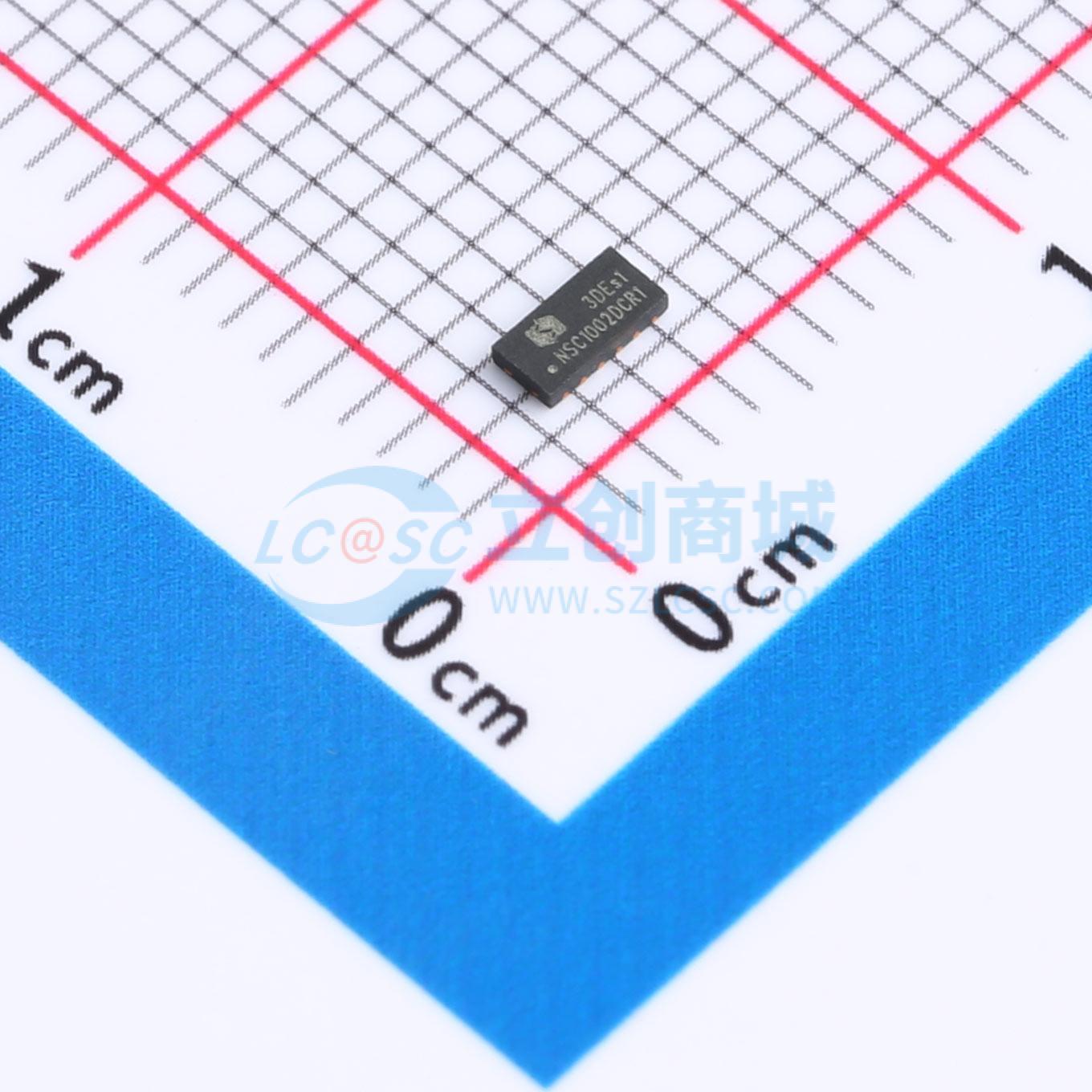

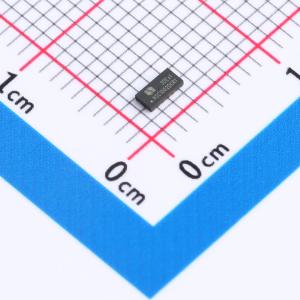

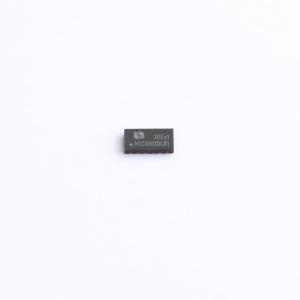

NSC1002

三种模式可调节的电荷泵控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NSC1002是一款低噪声电荷泵型的DC/DC控制器，能够同时产生正电压和负电压，输入电压范围是 2.3~3.8V ，输出电压范围是4.5~6V和 -4.5~-6V 。由于C1002外围结构简单，因此非常适合一些小型的电池供电的应用。NSC1002输出电压可以根据工作模式来调节，其中包含有X1.5、X2、X3 三种模式，输出电压与供电电压成倍数关系。NSC1002采用节约空间体积的DFN-12封装。
品牌名称: WXNSIC(国硅集成)
商品型号: NSC1002
商品编号: C46473173
商品封装: DFN-12-EP(1.5x3)
包装方式: 编带
商品毛重: 0.046191克(g)

商品参数

商品概述

NSC1002是一款低噪声电荷泵型DC/DC控制器，能够同时产生正电压和负电压。其输入电压范围为2.3V ~ 3.8V，输出电压范围为4.5V ~ 6V和-4.5V ~ -6V。该器件外围结构简单，非常适合小型电池供电的应用。NSC1002的输出电压可根据工作模式进行调节，包含X1.5、X2和X3三种模式，输出电压与供电电压成倍数关系。该产品采用节省空间的DFN-12封装。

商品特性

宽范围输入电源电压：2.3V ~ 3.8V
可调节的工作频率
可调节的工作模式
正端输出电压：X1.5模式为5.7V，X2模式为5.6V，X3模式为6.6V
负端输出电压：X1.5模式为-5.7V，X2模式为-5.6V，X3模式为-6.6V
无需电感，外围器件少
VCI端口工作电流值：X1.5、X2、X3模式均为110mA
工作温度范围：-40°C ~ 85°C
采用DFN-12封装，尺寸为3×1.5×0.5mm

应用领域

移动设备
MP3播放器
智能手机
LCD液晶屏电源
光学组件
射频放大器
便携式传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	功能类型	升压；反相
	工作电压	2.3V~3.8V
	输出电压(Vout)	4.5V~6V；-6V~-4.5V

	属性	参数值
	能量效率	80%
	开关频率	200kHz
	工作温度	-40℃~+85℃
	功能特性	低纹波/低噪声架构
