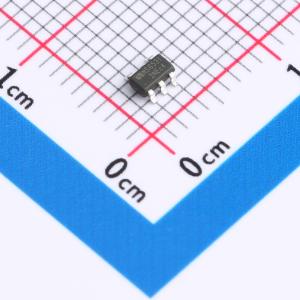

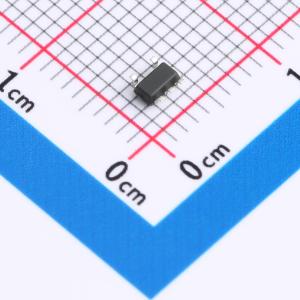

温馨提醒：图片仅供参考，商品以实物为准
NSG531
功率开关控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NSG531是一款通用的功率开关控制器，可以替代由分立元件组成的推挽电路，可以直接驱动IGBT，功率MOSFET，继电器等功率开关。SOT23-5封装，简单小巧。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG531
- 商品编号
- C46473174
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | - | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 25ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.7V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 180uA |
