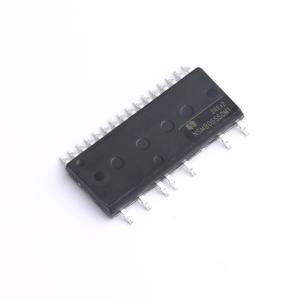

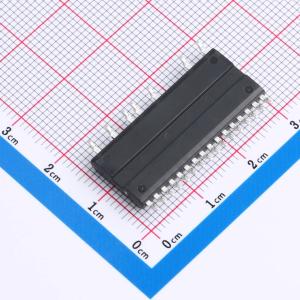

温馨提醒：图片仅供参考，商品以实物为准
NSMB05S50M1
智能功率模块:500V/5A三相全桥驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 500V 5A IPM模块
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSMB05S50M1
- 商品编号
- C46473177
- 商品封装
- SOP-23
- 包装方式
- 编带
- 商品毛重
- 3.495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 1.8Ω@15V | |
| 工作电压 | 10V~18.5V | |
| 高侧偏置电压(Vbs) | 10V~18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 15kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 14W | |
| 静态电流(Iq) | 100uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 29mm | |
| 宽度 | 12mm | |
| 功能特性 | 欠压锁定带迟滞 |
商品概述
NSMB05S50M1是一款高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于风扇类的小功率电机驱动。该模块内置了6个快恢复功率MOS管和3个半桥高压栅极驱动电路。内部集成了欠压保护功能，提供了优异的保护和失效保护操作。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。采用了高绝缘、易导热和低电磁干扰的设计，提供了非常紧凑的封装体，使用非常方便，尤其适合内置于电机的应用和要求紧凑安装的场合。
商品特性
- 内置6个500V/5A的快恢复功率MOS（典型值 Rds，on=1.8Ω @25°C）
- 内置高压栅极驱动电路
- 内置欠压保护
- 内置自举二极管
- 内置温度检测功能
- 内置栅驱动电路的电压范围从10V到20V
- 3个独立的负电流端用于需要电流检测的应用
- 兼容3.3V和5V的MCU接口，高电平有效
- 优化并采用了低电磁干扰设计
- 绝缘等级1500Vrms/min
应用领域
- 室内/户外空调
- 冰箱压缩机
- 排风扇
- 风扇
- 空气净化器
