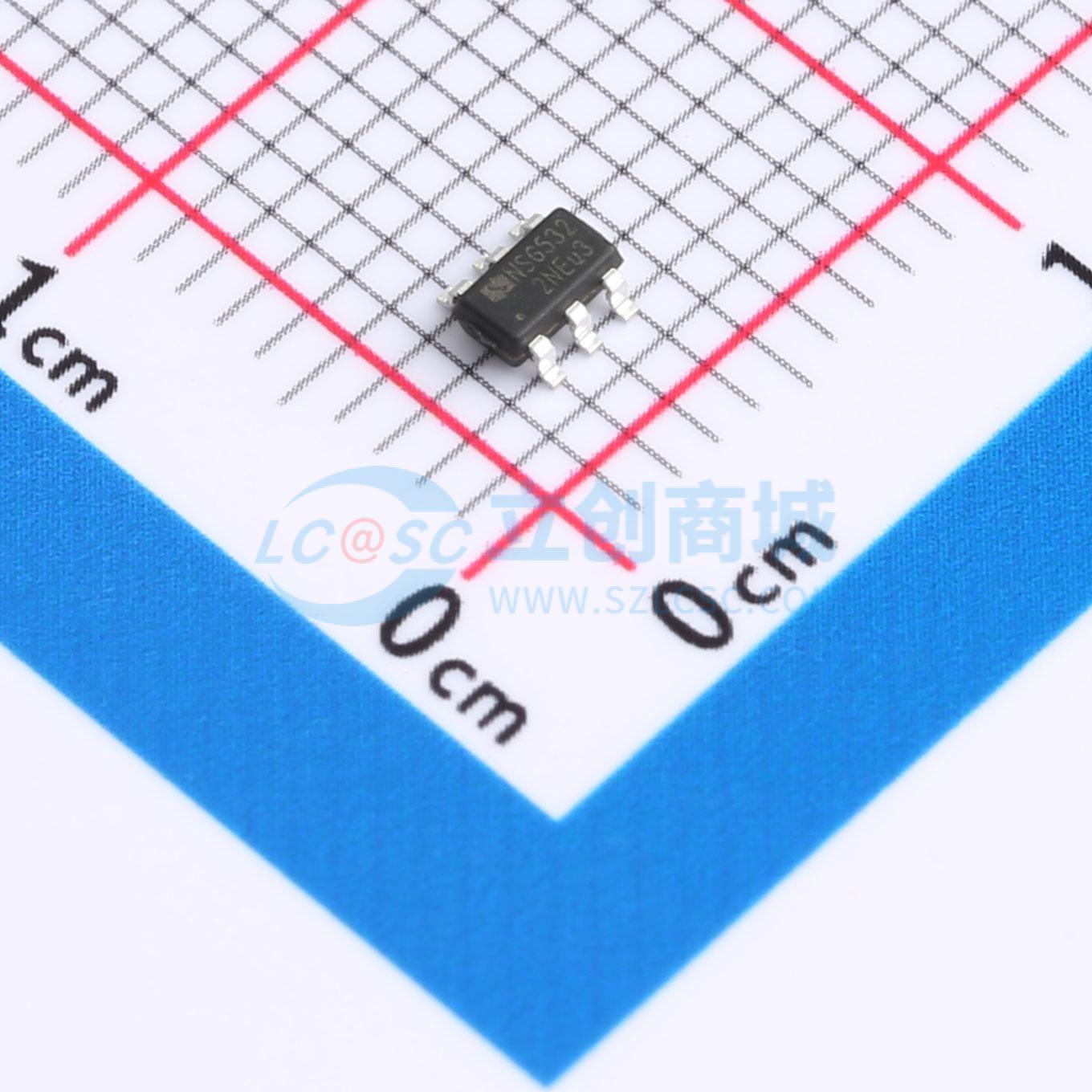

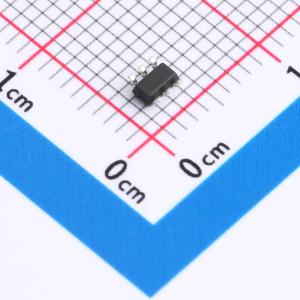

NSG532

双通道2A超高速功率开关驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NSG532是超高速、大电流功率芯片驱动器，在对功率开关的栅极进行充放电时，它具有匹配的上升和下降时间。NSG532在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，NSG532不会受到损坏。NSG532可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0 kV静电放电(ESD)的全面保护。
品牌名称: WXNSIC(国硅集成)
商品型号: NSG532
商品编号: C46473175
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0648克(g)

商品参数

商品概述

NSG532是一款功率开关系列驱动器，在对功率开关的栅极进行充电和放电时，具有匹配的上升和下降时间。该器件在其额定功率和电压范围内的任何条件下均具备高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，NSG532不会受到损坏。它可以承受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均提供高达2.0kV的静电放电全面保护。

商品特性

具备锁存保护能力
可承受0.5A反向电流及低至-10V的输入逻辑保护
输出阻抗低
单芯片集成两路驱动输出
峰值输出电流：2A
工作电压范围：5V~25V
具备VCC欠压保护
最大输入电压可达5V
高电容负载驱动能力：在1nF负载下，开关时间小于25ns
上升与下降时间匹配
传播延迟：40ns
宽工作温度范围：-40℃~125℃
芯片开通与关断延迟特性：Ton/Toff = 70ns/70ns
符合RoHS标准，采用SOT23-6封装

应用领域

交换式电源
开关变换器
DC-DC转换器
D类开关放大器
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	2A
	拉电流(IOH)	2A
	工作电压	5V~20V
	上升时间(tr)	30ns
	下降时间(tf)	30ns

	属性	参数值
	传播延迟 tpLH	70ns
	传播延迟 tpHL	70ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	1mA
	功能特性	-
