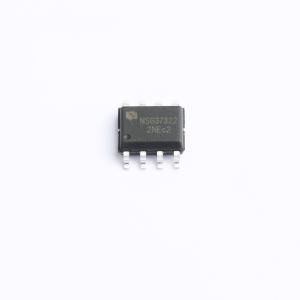

温馨提醒：图片仅供参考，商品以实物为准
NSG37322
栅极驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG37322
- 商品编号
- C46473160
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.217318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | - | |
| 灌电流(IOL) | 9A | |
| 拉电流(IOH) | 9A | |
| 工作电压 | - | |
| 上升时间(tr) | 60ns | |
| 下降时间(tf) | 60ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 180uA | |
| 功能特性 | 使能关断 |
商品概述
NSG37322是一款低电压功率MOSFET和IGBT同相位栅驱动器。采用专有的闩锁免疫CMOS技术，实现了高鲁棒性的单芯片集成结构。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD工作范围、带滞后的欠压锁定功能以及输出电流缓冲级。该器件可在-40°C~125°C的温度范围内工作。通过采用能够最大限度减少击穿电流的设计，其输出级可在MOSFET开关切换期间，在米勒平坦区域最需要的地方提供高栅极驱动电流。独特的混合输出级并联了双极型和MOSFET晶体管，可在低电源电压下高效输送电流。凭借此驱动架构，NSG37322适用于业界通用的6A、9A及许多12A驱动器应用。器件还集成了闩锁和ESD保护电路。此外，NSG37322提供了使能功能，以更好地控制驱动器应用的运行。使能引脚内部上拉至VDD电源，实现高电平有效逻辑，若保持断开则实现标准运行。
商品特性
- 输入输出同相位
- 兼容3.3V、5V输入逻辑
- 工作电压范围：5V~25V
- 高电容负载驱动能力
- 宽工作温度范围：-40°C~125°C
- 具备欠压锁定功能
- 芯片开通/关断延时低
- 驱动电流能力强：拉电流/灌电流 = 9A / 9A
- 符合RoHS标准
应用领域
- 开关模式电源
- 直流/直流转换器
- 电机控制器
- D类开关放大器
- 线路驱动器
