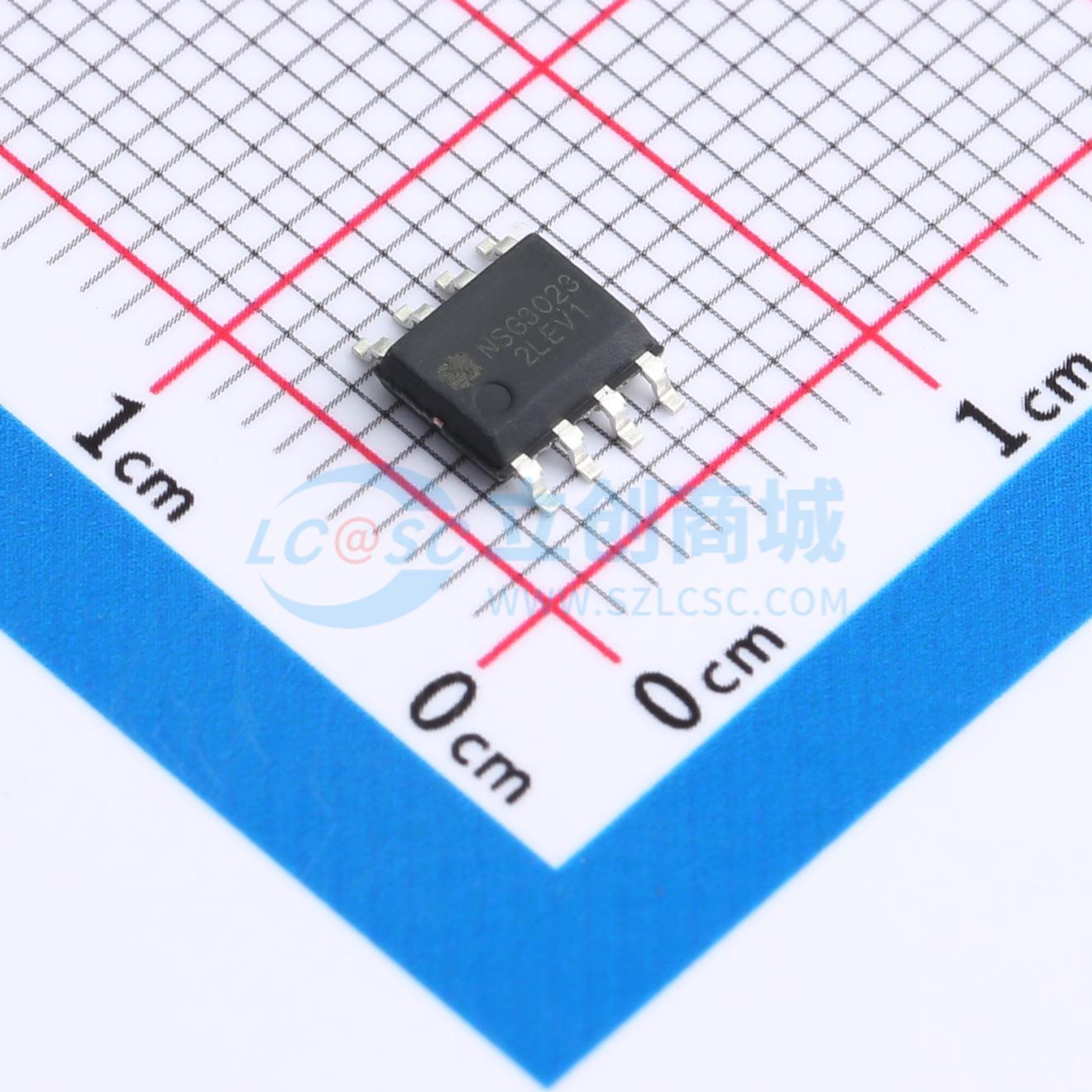

NSG3023实物图

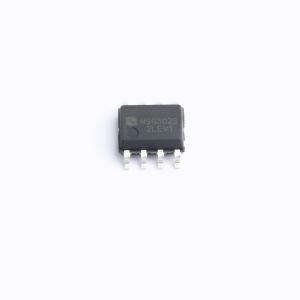

  • NSG3023商品缩略图

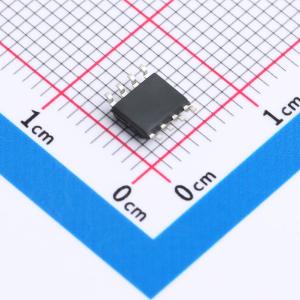

  • NSG3023商品缩略图
  • NSG3023商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NSG3023

300V单相高低侧功率MOSFET/IGBT驱动芯片

描述
NSG3023 是一款高压、高速功率MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。NSG3023 采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成,逻辑输入电平兼容低至3.3V 的CMOS 或LSTTL 逻辑输出电平。NSG3023 其浮动通道可用于驱动高压侧N 沟道功率MOSFET,浮地通道最高工作电压可达300V。NSG3023采用SOP8封装,可以在 -40 °C 至 125 °C 温度范围内工作。
商品型号
NSG3023
商品编号
C46473167
商品封装
SOP-8​
包装方式
编带
商品毛重
0.22664克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边;高边
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)1.2A
拉电流(IOH)800mA
工作电压10V~20V
上升时间(tr)70ns
属性参数值
下降时间(tf)35ns
传播延迟 tpLH-
传播延迟 tpHL-
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)70uA
功能特性交错导通保护;死区时间控制

商品概述

NSG3023是一款高压、高速功率MOSFET高低侧驱动芯片,具备独立的高侧和低侧参考输出通道。该芯片采用高低压兼容工艺,使得高、低侧栅极驱动电路能够集成于单芯片中。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达300V。NSG3023采用SOP8封装,可在-40℃ ~ 125℃温度范围内工作。

商品特性

  • 支持自举工作的浮地通道
  • 最高芯片耐压为+300V
  • 兼容3.3V、5V和15V输入逻辑
  • dV/dt耐受能力可达±50 V/ns
  • Vs负偏压能力达-9V
  • 集成VCC、VBS欠压锁定电路
  • VCC欠压锁定阈值5.0V/4.5V
  • VBS欠压锁定阈值4.2V/3.7V
  • 开通/关断传输延时Ton/Toff =250ns/150ns
  • 延迟匹配时间小于50ns
  • 防止直通保护
  • 死区时间180ns
  • 宽温度范围-40℃ ~ 125℃
  • 符合RoHS标准
  • SOP8 (S)封装

应用领域

  • 电机控制
  • 空调
  • 洗衣机
  • 通用逆变器
  • 逆变器驱动
