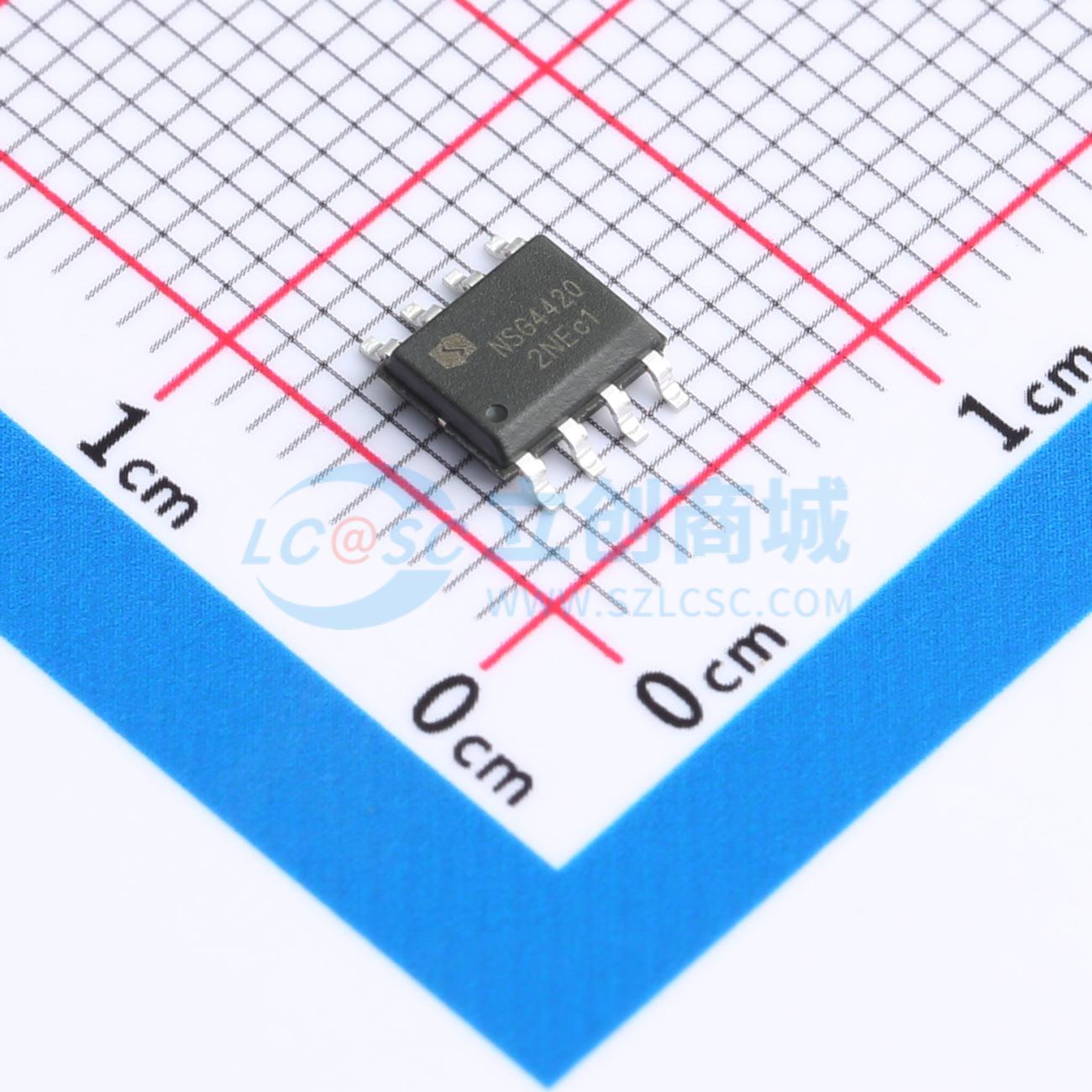

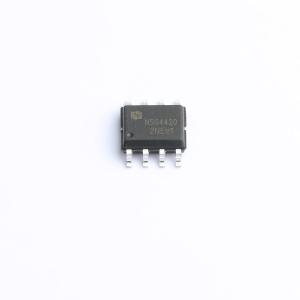

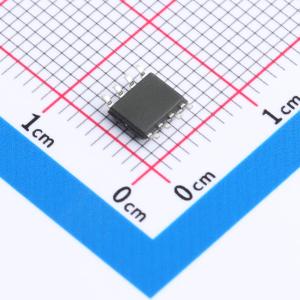

温馨提醒：图片仅供参考，商品以实物为准
NSG4420
单通道低侧同相栅极驱动芯片
- 描述
- NSG4420是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG4420逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40°C至125°C温度范围内工作。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG4420
- 商品编号
- C46473158
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22314克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | 6A | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 30ns | |
| 下降时间(tf) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 180uA | |
| 功能特性 | - |
商品概述
该器件是一款低电压功率MOSFET和IGBT同相栅极驱动器。采用专有的闩锁免疫CMOS技术，实现了高鲁棒性的单芯片集成结构。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD工作范围、带滞回的欠压锁定功能以及输出电流缓冲级。可在-40℃至125℃温度范围内工作。它是一款6A单通道低侧同相栅极驱动芯片。
商品特性
- 输入输出同相位
- 兼容3.3V、5V输入逻辑
- 工作范围：5V ~ 25V
- 高电容负载驱动能力
- 宽温度范围：-40℃ ~ 125℃
- 具备欠压锁定功能（正向阈值4.0V，负向阈值3.9V）
- 芯片开通/关断延时特性（Ton/Toff = 25ns / 25ns）
- 驱动电流能力：拉电流/灌电流 = 6A / 6A
- 符合RoHS标准
应用领域
- 交换式电源
- 开关变换器
- 通用栅极驱动器
- MOSFET驱动
- IGBT驱动
