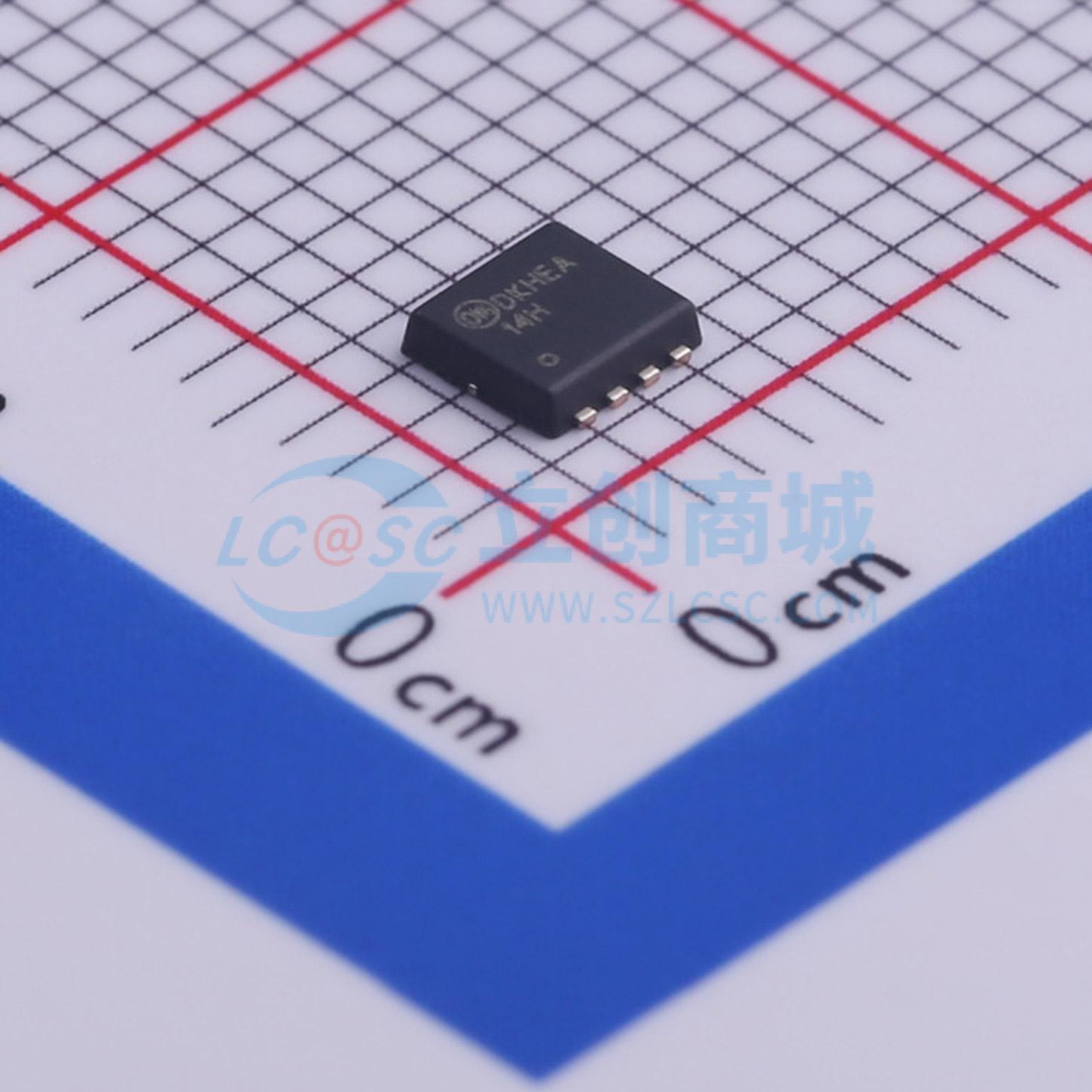

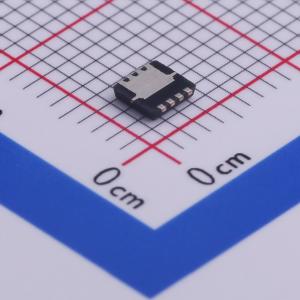

FR014H5JZ

反向偏置是一种日益常见的故障事件，可能由用户操作失误、电池安装不当、汽车环境、与第三方充电器错误连接、负“热插拔”瞬变、电感瞬变以及容易获取的负偏置劣质 USB 充电器等因素引起。 FR 器件是低电阻串联开关，在出现反向偏置情况时，会切断电源并阻断负电压，以帮助保护下游电路。 FR 器件针对应用进行了优化，在提供同类最佳的反向偏置保护和电压能力的同时，最大限度地减小尺寸、串联电压降和正常工作功耗。 在反向偏置应用中，FR014H5JZ 器件能有效实现全电压阻断，可轻松保护额定电压为 -0.3V 的硅器件。 从功率角度来看，在正常偏置下，一个 14mΩ 的 FR 器件在 1.5A 的应用中仅会产生 21mV 的电压降或 32mW 的功率损耗。在反向偏置时，FR 器件在 16V 反向偏置事件中的功耗小于 20μW。这种性能是二极管解决方案无法实现的。 其优势不仅限于器件本身。由于功耗低，不仅器件尺寸小，而且散热要求和成本也能降至最低。

• 高达 -30V 的反向偏置保护
• 纳秒级的反向偏置阻断响应时间
• +32V 24 小时“耐受”额定值
• 5V 时典型串联电阻为 14mΩ
• 集成 TVS 过压抑制功能
• MLP 3.3 x 3.3 封装尺寸
• 通过 USB 测试并兼容
• 该器件无铅、无卤且符合 RoHS 标准

• USB 1.0、2.0 和 3.0 设备
• USB 充电
• 移动设备
• 移动医疗设备
• 销售点系统
• 玩具
• 任何直流桶形插孔供电设备
• 任何易受负热插拔或电感瞬变影响的直流设备
• 汽车外设
