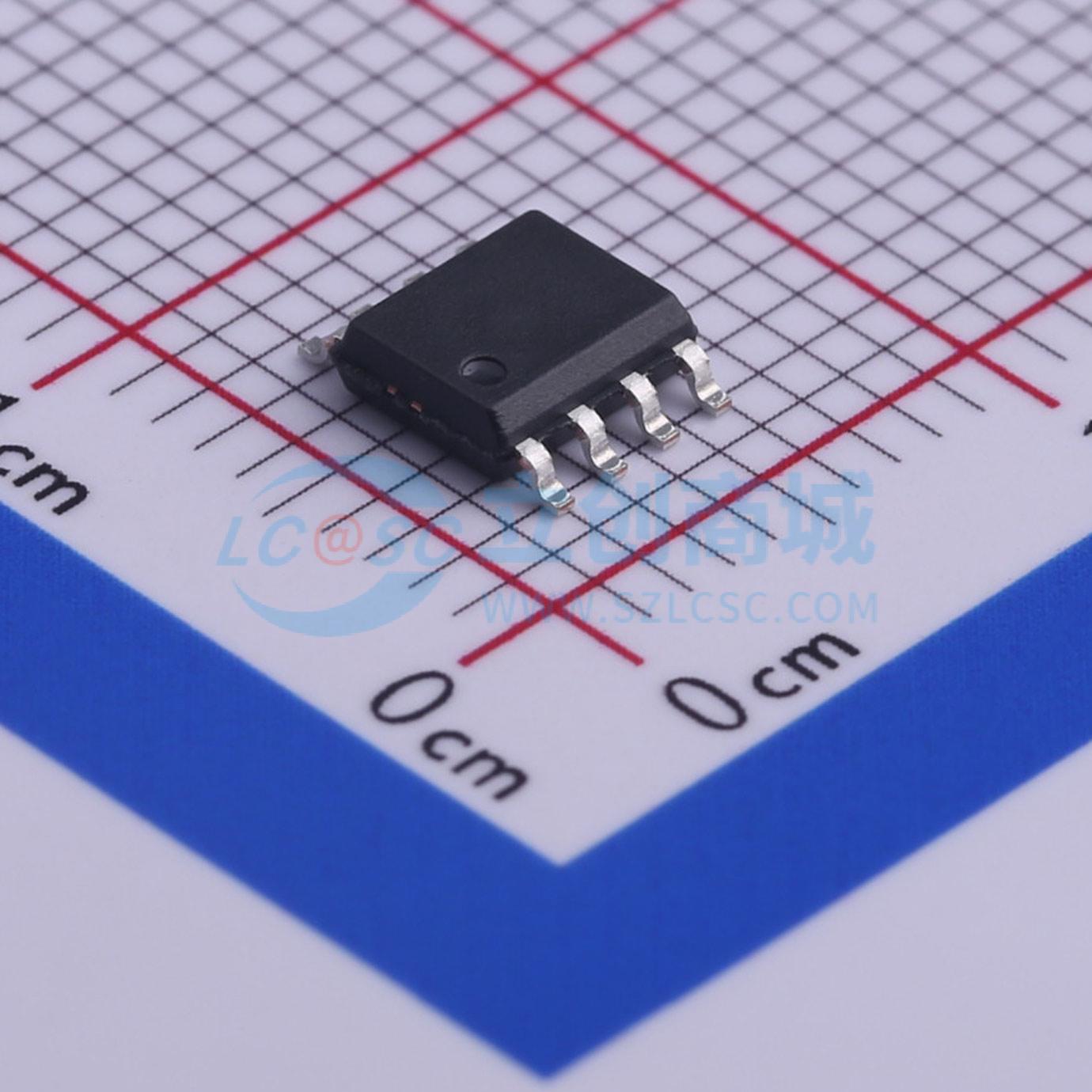

温馨提醒：图片仅供参考，商品以实物为准
TX6128
输出1A PWM调光
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TX6128 是一款内置 100V 功率 MOS 高效率、高精度的开关降压型大功率 LED 恒流驱动芯片。芯片采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX6128
- 商品编号
- C448625
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3.2V~100V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
TX6128是一款内置100V功率MOSFET的高效率、高精度开关降压型大功率LED恒流驱动芯片。该芯片采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使其达到预期恒定亮度。在DIM引脚施加PWM信号可实现LED调光，该引脚同时支持线性调光。芯片内部集成了VDD稳压管以及过温保护电路，减少了外围元件数量并提高了系统可靠性。芯片采用ESOP8封装，其散热片内部连接至SW引脚。
商品特性
- 输入电压范围：3.6 V ~ 100 V
- 内置100V功率MOSFET
- 最高工作频率：高达1 MHz
- 转换效率：高达93%
- 支持线性和PWM调光
- 关断时间可调
- 智能过温保护
- 内置VDD稳压管
应用领域
- 网络系统
- 医疗设备
- 工业设备
- 消费类电子产品
- 建筑、工业、环境照明
