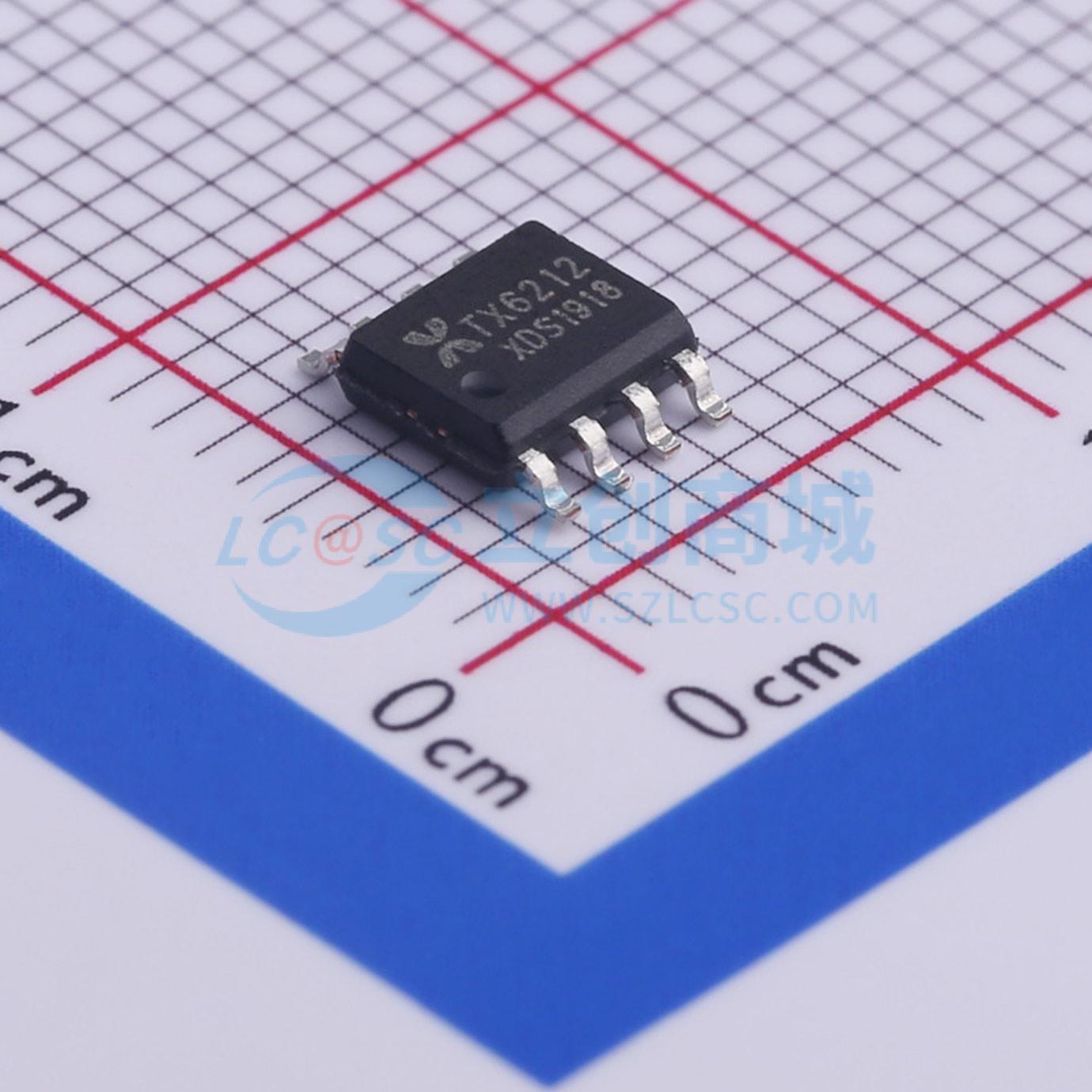

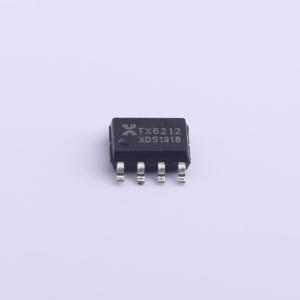

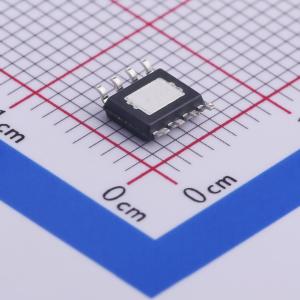

TX6212
输出2A PWM调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX6212 是一款内置 100V 功率 NMOS 高效率、高精度的升压型大功率 LED 恒流驱动芯片。芯片采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX6212
- 商品编号
- C448630
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3.2V~100V | |
| 开关频率 | 1kHz~1MHz | |
| 通道数 | 1 | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | - | |
| 开关管(内置/外置) | 内置 |
商品概述
TX6212 是一款内置 100V 功率 NMOS 高效率、高精度的升压型大功率 LED 恒流驱动芯片。芯片采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。在 EN 端加 PWM 信号，还可以进行 LED 灯调光。内部集成了 VDD 稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。芯片采用 ESOP8 封装。散热片内置接 SW 脚。
商品特性
- 输入电压：3.6 - 100V
- 内置 100V 功率 MOS 管
- 最高工作频率：高达 1MHz
- 转换效率：高达 95%
- 关断时间可调
- 智能过温保护
- 内置 VDD 稳压管
- 软启动
应用领域
- 网络系统医疗设备
- 消费类电子产品 LED 灯杯
- 电池供电的 LED 灯串
- 平板显示 LED 背光
- 大功率 LED 照明
