温馨提醒：图片仅供参考，商品以实物为准

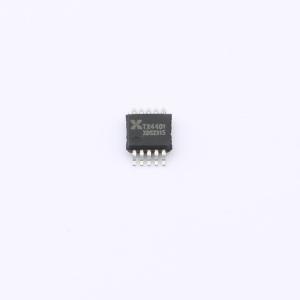

TX4401
高效率同步升降压DC-DC电源转换芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX4401是一款高效率、固定频率的同步升降压直流/直流转换器,适用于单片机的锂离子电池或碱性电池场合。通过外部电阻可以调节固定输出频率,最高达1.5MHz,并且振荡器可以与外部时钟同步。静态电流为1mA,最大化了便携式应用中的电池寿命。其他特性包括小电流<1uA>关断、过温保护和限流保护功能。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4401
- 商品编号
- C448641

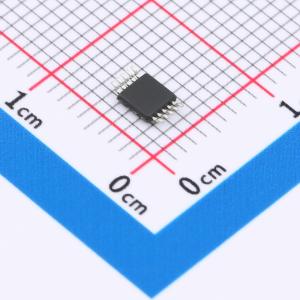

- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 1.8V~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz；350kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
TX4401具有高效率、固定频率，升降压直流/直流转换器，适合单片机的锂离子电池或碱性电池的场合使用，多应用在输出电压是电池的电压范围。通过外部电阻可以调节固定输出频率，最高达1.5MHz，并且振荡器可以与外部时钟同步。静态电流为1Ma，此功能最大化了便携式应用中的电池寿命。其他特性包括小电流<1uA>关断、过温保护和限流保护功能。TX4401采用10引脚增强型MSOP10封装和ESOP8两种封装。
商品特性
- 最大输出电流：1A
- 最高效率：95%
- 同步整流
- 单电感电路
- 电池固定频率操作高于、低于或等于输出的电压
- 静态电流：1Ma（50uA低功耗模式：模式引脚高）
- MSOP10输入输出电压范围：2.7V~5.5V
- SOP8输入输出电压范围：1.8V~5.5V
- 可调工作频率：350kHz至1.5MHz
- 1uA关断电流
应用领域
- 手持设备MP3/MP4播放器
- 掌上电脑
- 数码相机
