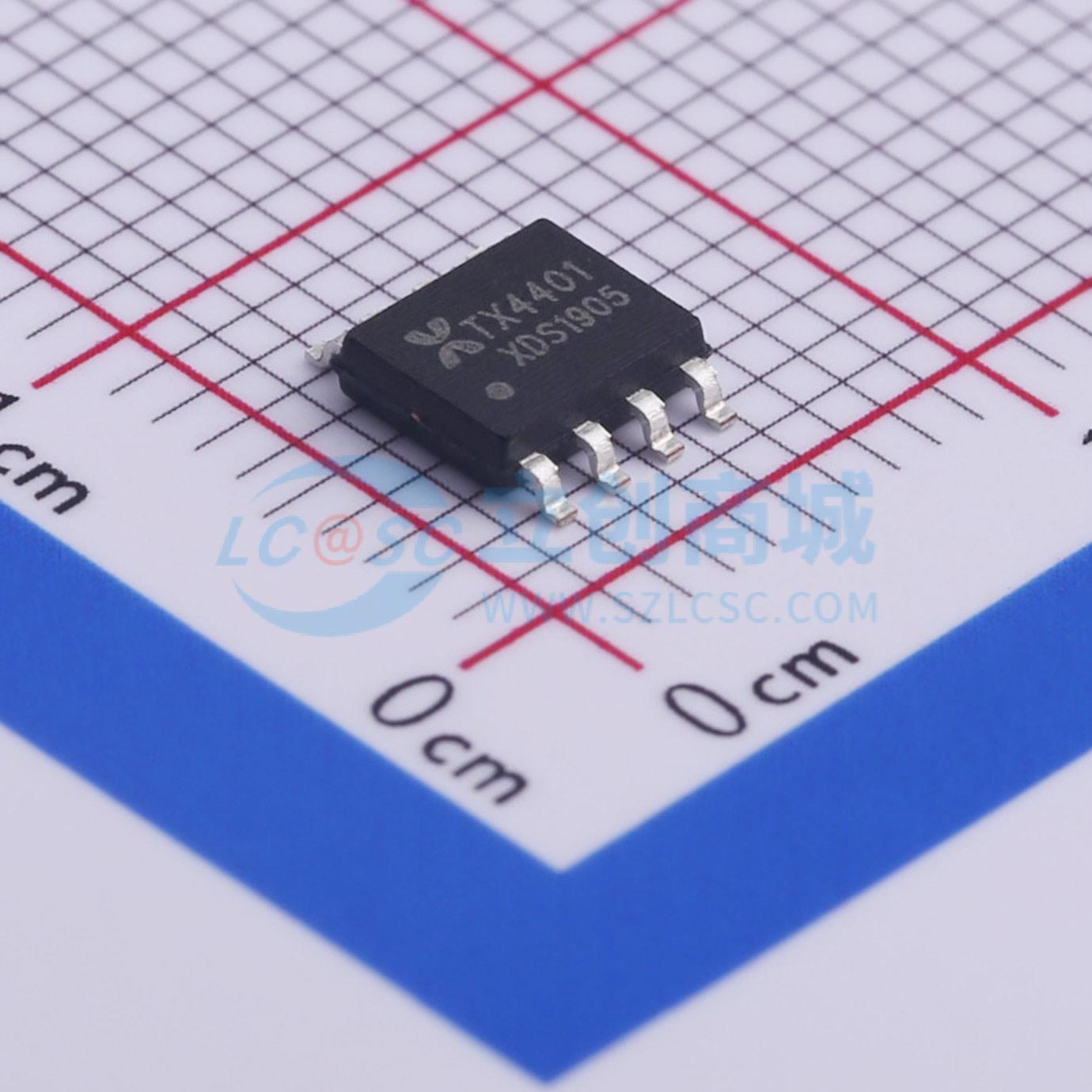

温馨提醒：图片仅供参考，商品以实物为准

TX4401

升降压型 1A 2.7V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TX4401是一款高效率、固定频率的同步升降压直流/直流转换器,适用于单片机的锂离子电池或碱性电池场合,广泛应用于手持设备、掌上电脑和数码相机等便携式设备。通过外部电阻可以调节固定输出频率,最高达1.5MHz,并且振荡器可以与外部时钟同步。具有小电流<1uA>关断、过温保护和限流保护功能。
品牌名称: XDS(芯鼎盛)
商品型号: TX4401
商品编号: C448642
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.104克(g)
立创商城设计参考: DCDC升降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

TX4401具有高效率、固定频率，升降压直流/直流转换器，适合单片机的锂离子电池或碱性电池的场合使用，多应用在输出电压是电池的电压范围。通过外部电阻可以调节固定输出频率，最高达1.5MHz，并且振荡器可以与外部时钟同步。静态电流为1Ma，此功能最大化了便携式应用中的电池寿命。其他特性包括小电流<1uA>关断、过温保护和限流保护功能。TX4401采用10引脚增强型MSOP10封装和ESOP8两种封装。

商品特性

最大输出电流：1A
最高效率：95%
同步整流
单电感电路
电池固定频率操作高于、低于或等于输出的电压
静态电流：1Ma（50uA低功耗模式：模式引脚高）
MSOP10输入输出电压范围：2.7V~5.5V
SOP8输入输出电压范围：1.8V~5.5V
可调工作频率：350kHz至1.5 MHz
1uA关断电流

应用领域

手持设备MP3/MP4播放器
掌上电脑
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~5.5V
	输出电压	1.8V~5.5V
	输出电流	1A
	开关频率	350kHz~1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	频率同步；过流保护
