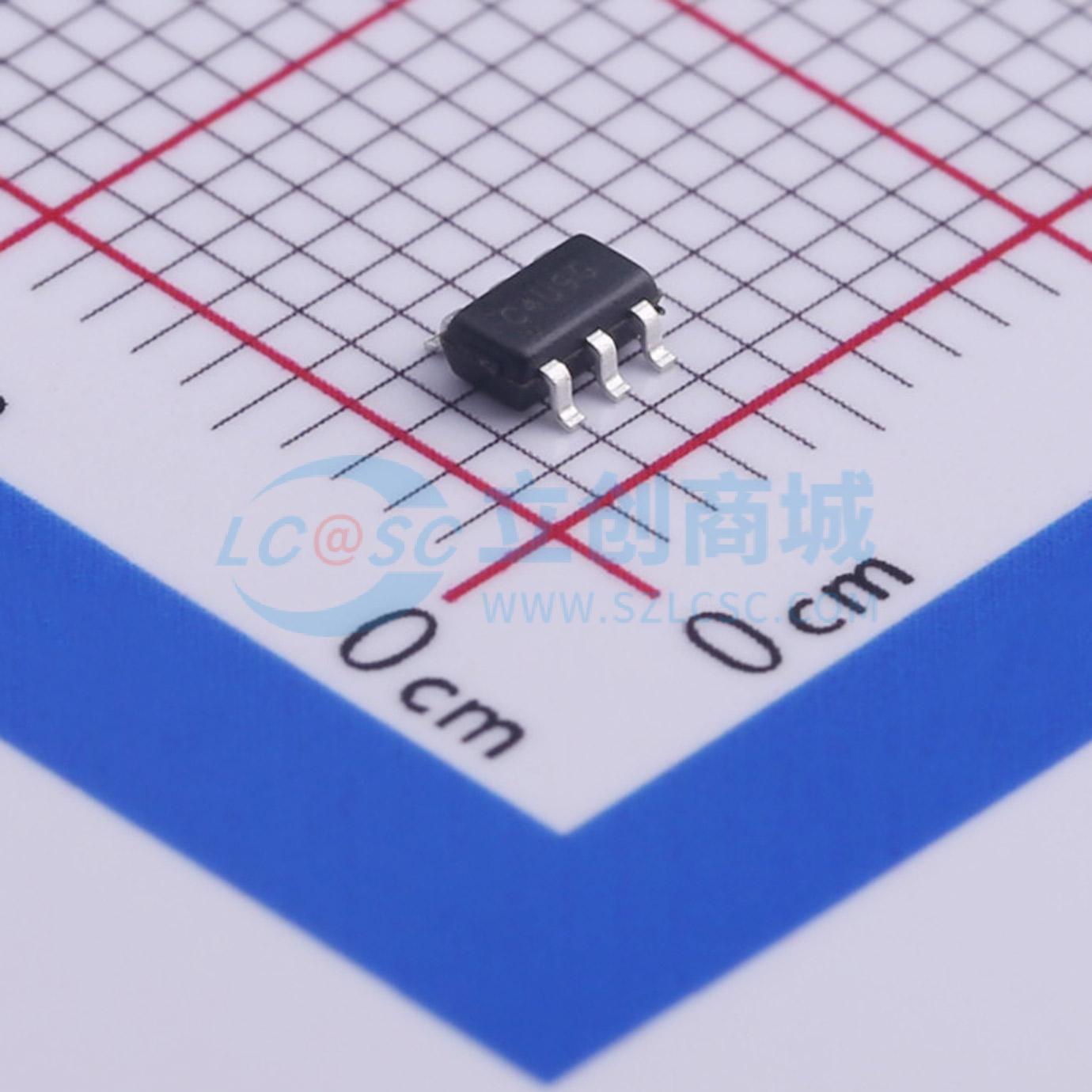

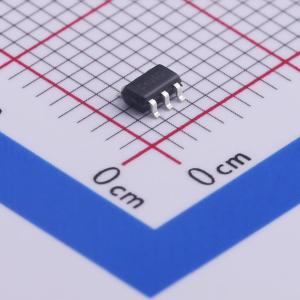

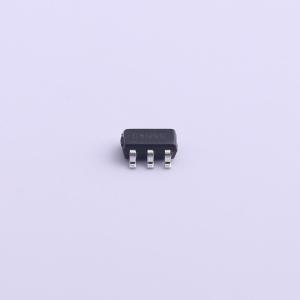

TX4120x

高效率同步降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4120x是一款高效率的同步降压型开关稳压器,内置两个功率MOS管,提供1.5A连续负载电流输出,宽输入电压范围4.5V-36V,具有输入过压保护、恒流恒压控制、固定150kHz开关频率等功能。
品牌名称: XDS(芯鼎盛)
商品型号: TX4120x
商品编号: C448643
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.022克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

TX4120X是一款高效率的同步降压型开关稳压器，芯片内置了两个功率MOS管，上拉36V/ 250mΩ，下拉36V/ 140mΩ。提供1.5A连续负载电流输出，宽输入电压：4.5V - 36V，EN端开关控制时，输入电压高27V。输入电压保护值为33V，输入过电压保护，以防止设备在高电压和高电流条件下工作。峰值电流控制提供了快速的瞬态响应和逐周期电流限制。具有电压线补偿功能，电流可调控制，CC/CV模式控制提供了稳定的恒流和恒压充电功能。内置的软启动，输入欠压锁定，输出过压保护，输出短路保护，轻负载时的跳脉冲模式，以改善轻负载效率，采用低ESR陶瓷输出电容器可稳定工作。芯片采用SOT23 - 6封装，多种选择可应用不同场合。

商品特性

宽输入电压4.5V - 36V
输入过压保护
1.5A的可调电流输出
效率：高达97%
控制模式：恒流、恒压
固定频率：150kHz
线补功能
过热保护
启动时间可调

应用领域

网络系统
消费类电子产品
充电器
便携式充电设备
通用USB充电器DC - DC的转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	1.5A
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
