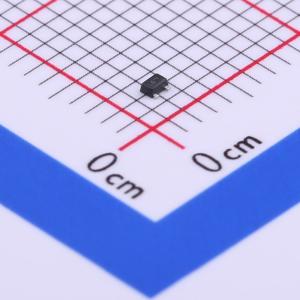

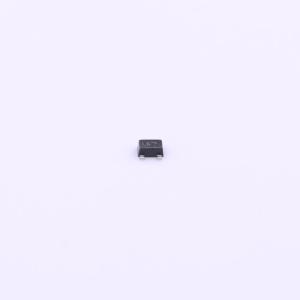

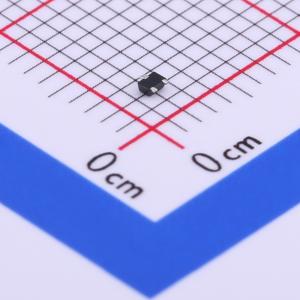

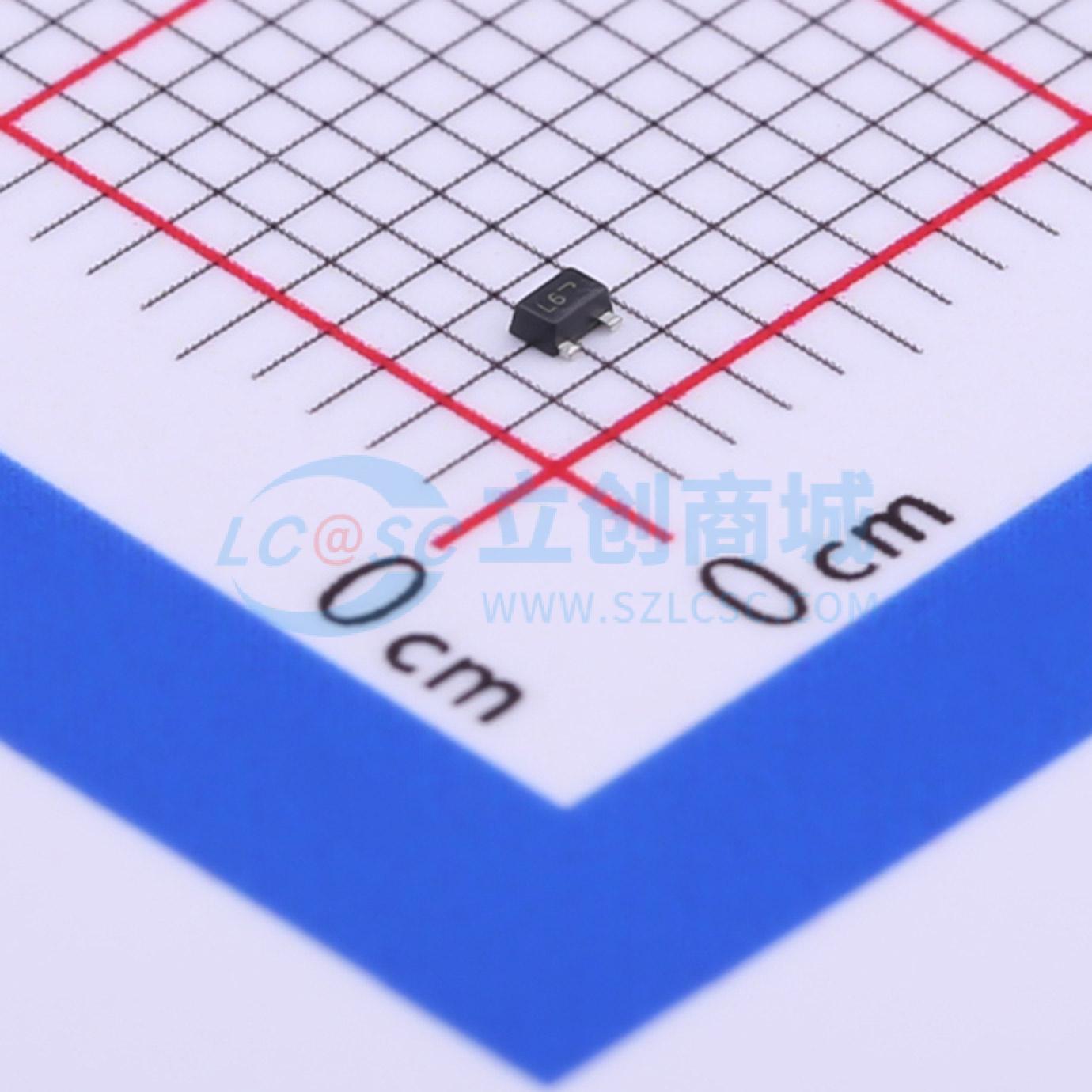

SESD7L5.0DT5G

超低电容ESD保护二极管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于在需要超低电容以保持信号完整性的应用中，保护电压敏感组件免受静电放电 (ESD) 损坏。出色的钳位能力、低泄漏和快速响应时间，结合 0.5pF 的超低二极管电容，可提供一流的保护，防止 IC 因 ESD 而损坏。超小的 SOT-723 封装非常适合电路板空间有限的设计。可用于保护两条单向线路或一条双向线路。当用于保护一条双向线路时，有效电容为 0.25pF。因其低电容特性，非常适合保护高频信号线，如 USB2.0 高速和天线线路应用。
品牌名称: onsemi(安森美)
商品型号: SESD7L5.0DT5G
商品编号: C448645
商品封装: SOT-723
包装方式: 编带
商品毛重: 0.005克(g)

商品参数

商品概述

ESD7L系列旨在保护电压敏感元件，使其免受静电放电（ESD）造成的损坏，适用于需要超低电容以保持信号完整性的应用。该系列具备出色的钳位能力、低泄漏电流和快速响应时间，其二极管电容低至0.5 pF，能为集成电路（IC）提供一流的ESD防护。超小型SOT−723封装非常适合对电路板空间要求苛刻的设计。ESD7L系列可用于保护两条单向线路或一条双向线路。当用于保护一条双向线路时，有效电容为0.25 pF。由于其电容较低，该系列非常适合保护高频信号线，如USB2.0高速信号线和天线线路。

商品特性

典型电容低至0.5 pF
低钳位电压
小外形尺寸：0.047” x 0.047”（1.20 mm x 1.20 mm）
低封装高度：0.020”（0.5 mm）
隔离电压：5 V
低泄漏电流
典型响应时间<1.0 ns
符合IEC61000−4−2标准4级ESD防护
带“S”前缀产品适用于汽车及其他有特定生产地点和控制变更要求的应用；符合AEC−Q101标准，可提供生产件批准程序（PPAP）文件
无铅器件

应用领域

USB2.0高速线路
天线线路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(8000个/圆盘，最小起订量 1 个)

个

起订量：1 个8000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	10.4V
	击穿电压	5.4V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
