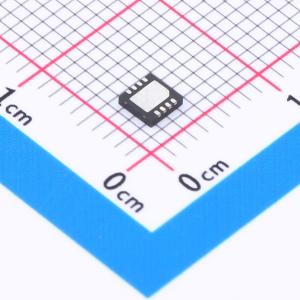

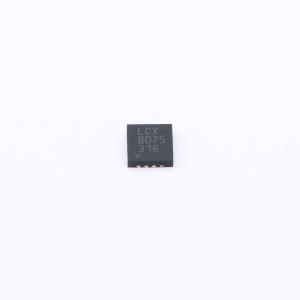

温馨提醒：图片仅供参考，商品以实物为准

LT3580EDD#PBF

高效DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT3580是一款高效的PWM DC/DC转换器,内部集成2A、42V的开关。该芯片可以配置为升压、SEPIC或反相转换器,适用于多种局部电源设计。其特点包括可调开关频率、单反馈电阻设置输出电压、可同步至外部时钟、软启动功能等。
品牌名称: ADI(亚德诺)
商品型号: LT3580EDD#PBF
商品编号: C451361
商品封装: DFN-8-EP(3x3)
包装方式: 管装
商品毛重: 0.03克(g)

商品参数

商品概述

LT3580是一款PWM DC/DC转换器，内置一个2A、42V的开关。LT3580可配置为升压、SEPIC或反相转换器。该器件能在5V输入下产生550mA的12V或350mA的 -12V输出，非常适合多种本地电源设计。 LT3580具有一个可调振荡器，通过RT引脚与地之间的电阻进行设置。此外，LT3580可与外部时钟同步。该器件的自由运行或同步开关频率范围可设置在200kHz至2.5MHz之间。 LT3580还具有创新的SHDN引脚电路，可处理缓慢变化的输入信号，并具备可调欠压锁定功能。还集成了频率折返和软启动等附加功能。LT3580提供3mm × 3mm 8引脚DFN和8引脚MSOP封装。

商品特性

2A内部功率开关
可调开关频率
单个反馈电阻设置输出电压
可与外部时钟同步
高增益SHDN引脚可接受缓慢变化的输入信号
宽输入电压范围：2.5V至32V
低VCESAT开关：1.5A时为300mV（典型值）
集成软启动功能
易于配置为升压或反相转换器
用户可配置欠压锁定（UVLO）
微型8引脚3mm × 3mm DFN和8引脚MSOP封装

应用领域

VFD偏置电源
TFT-LCD偏置电源
GPS接收器
DSL调制解调器
本地电源

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	2.5V~32V
	输出电压	-
	输出电流	-
	开关频率	200kHz~2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
