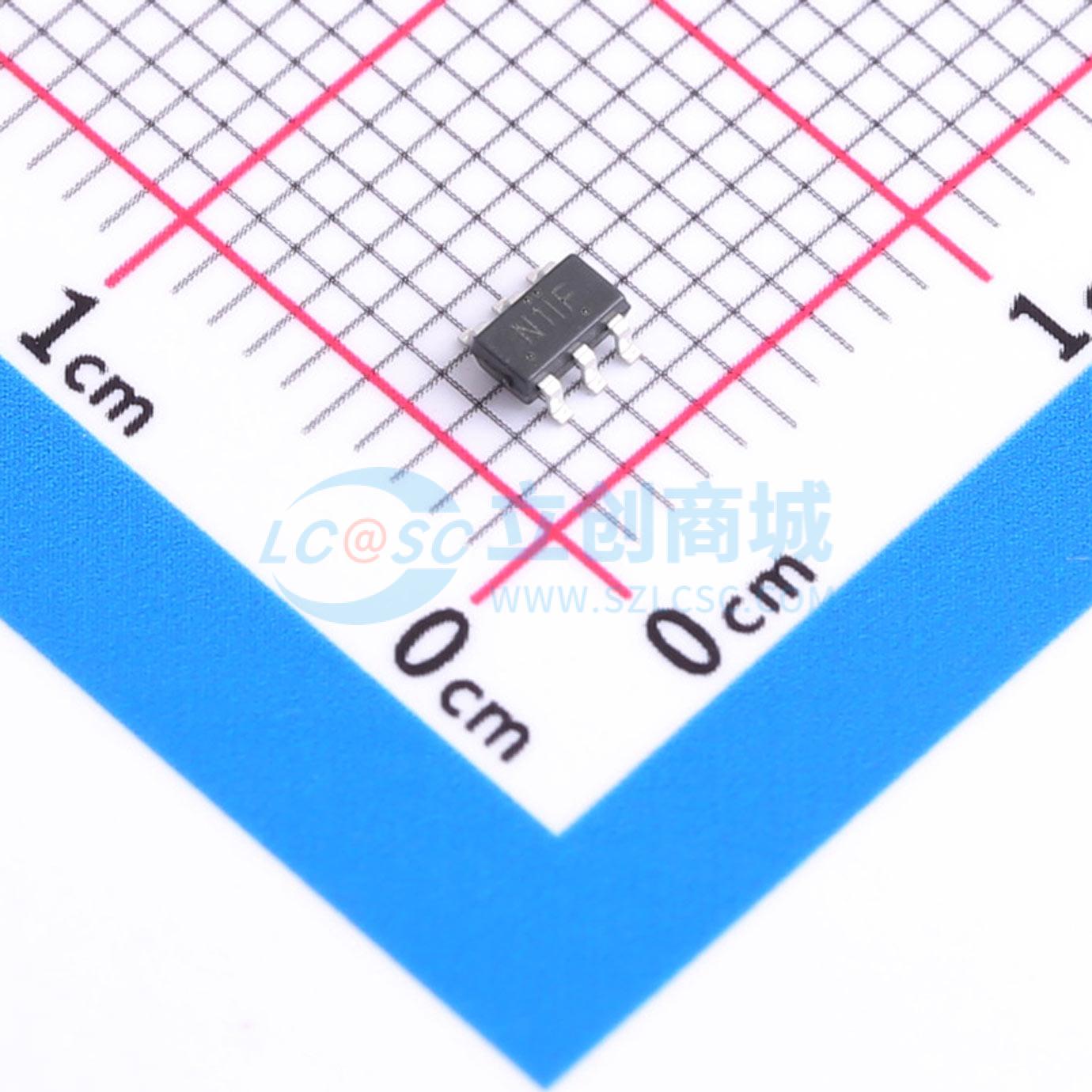

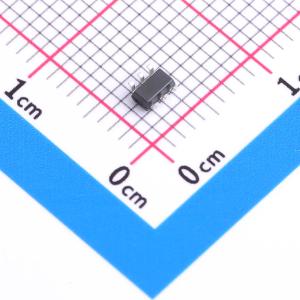

温馨提醒：图片仅供参考，商品以实物为准

TX4310B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4310B是一款低噪声，恒定频率（1.2MHz）开关电容器倍压器。TX4310B从1.8V至5V输入产生稳定的输出电压。外部元件数量较少（VDD和VOUT处有一个快速电容和两个小旁路电容）使得芯片非常适用于电池供电的小型应用。
品牌名称: XDS(芯鼎盛)
商品型号: TX4310B
商品编号: C448640
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

TX4310B是一款低噪声，恒定频率（1.2MHz）开关电容器倍压器。TX4310B从1.8V至5V输入产生稳定的输出电压。外部元件数量较少（VDD和VOUT处有一个快速电容和两个小旁路电容）使得芯片非常适用于电池供电的小型应用。电荷泵架构可保持恒定的开关频率以实现空载稳压输出，并降低输出和输入波纹。芯片具有过温保护功能，可以承受从VOUT到GND的连续短路。内置软启动电路可防止启动过程中的浪涌电流。芯片采用SOT23-6封装。

商品特性

输入电压：1.8 - 5V
固定的：3.3V输出±4%
输出电流：250mA(VIN = 3V)
关断电流: <1μA
短路保护
软启动
无电感
低噪声、恒频

应用领域

网络系统医疗设备
消费类电子产品白色LED背光
锂离子电池后备电源
3V至5V转换
智能卡阅读器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~5V
	静态电流(Iq)	650uA
	能量效率	83%
	开关频率	1.2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	升压
	输出电压(Vout)	3.17V~3.43V
	输出电流(Iout)	300mA
