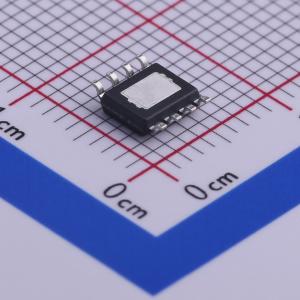

TX4132L

宽输入电压降压型DC-DC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4132L是一款支持宽电压输入的开关降压型DC-DC,内置60V/5A功率MOS,支持最高输入电压55V。具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可达3A以上。同时支持输出恒压和输出恒流功能。
品牌名称: XDS(芯鼎盛)
商品型号: TX4132L
商品编号: C448637
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.109克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

TX4132L是一款支持宽电压输入的开关降压型DC-DC，芯片内置60V/5A功率MOS，支持最高输入电压55V。具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性，支持大电流输出，输出电流可达3A以上。同时支持输出恒压和输出恒流功能。采用固定频率的PWM控制方式，典型开关频率为140KHz，轻载时会自动降低开关频率以获得高转换效率。内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。采用ESOP8封装，散热片内置接VIN脚。

商品特性

宽输入电压范围：8V~55V
输出电压从5V到30V可调
支持输出恒压恒流
支持输出5V/3A
内置软启动
高效率：可高达96%
工作频率：140KHz
低待机功耗
内置过温保护
内置输出短路保护

应用领域

恒压电源
电动汽车、电动自行车、电瓶车
扭扭车、卡车

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~55V
	输出电压	5V~30V
	输出电流	3A
	开关频率	140kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
