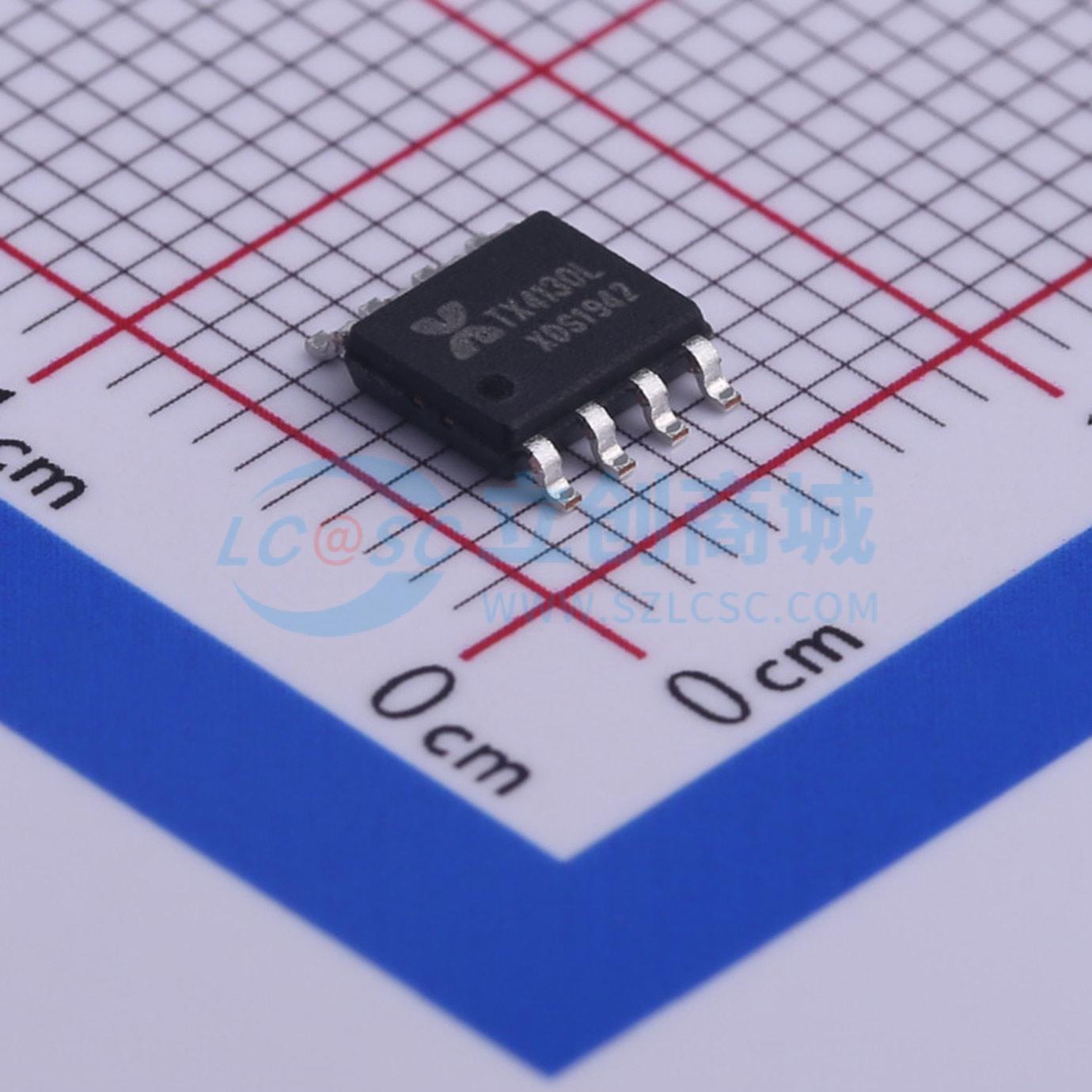

TX4130L
内置MOS开关降压型同步整流DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX4130L是一款支持宽电压输入的开关降压型DC-DC转换器,最高输入电压90V。芯片具有低待机功耗、低纹波、高效率、优异的母线电压调整率和负载调整率等特性,输出电流高达2A。芯片同时支持输出恒压和输出恒流功能,采用固定频率的PWM控制方式,典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。芯片内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提高系统可靠性。芯片采用ESOP8封装,散热片内置接VIN脚。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4130L
- 商品编号
- C448635
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~90V | |
| 输出电压 | 5V~30V | |
| 输出电流 | 2A | |
| 开关频率 | 140kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TX4130L 是一款支持宽电压输入的开关降压型DC-DC，最高输入电压90V。芯片具有低待机功耗、低纹波、高效率、优异的母线电压调整率和负载调整率等特性，输出电流高达2A。芯片同时支持输出恒压和输出恒流功能。芯片采用固定频率的PWM控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。芯片内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。芯片采用ESOP8封装，散热片内置接VIN脚。
商品特性
- 输入电压：8 - 90V
- 输出电压可调：5 - 30V
- 输出电流可调：高达2A
- 固定工作频率：140kHz
- 转换效率：高达96%
- 内置MOS管：100V/5A
- 芯片过温保护
- 输出短路保护
- 底部带散热器
应用领域
- 网络系统
- 医疗设备
- 消费类电子产品
- 追踪源
- 恒压源
- 绿色电动汽车
