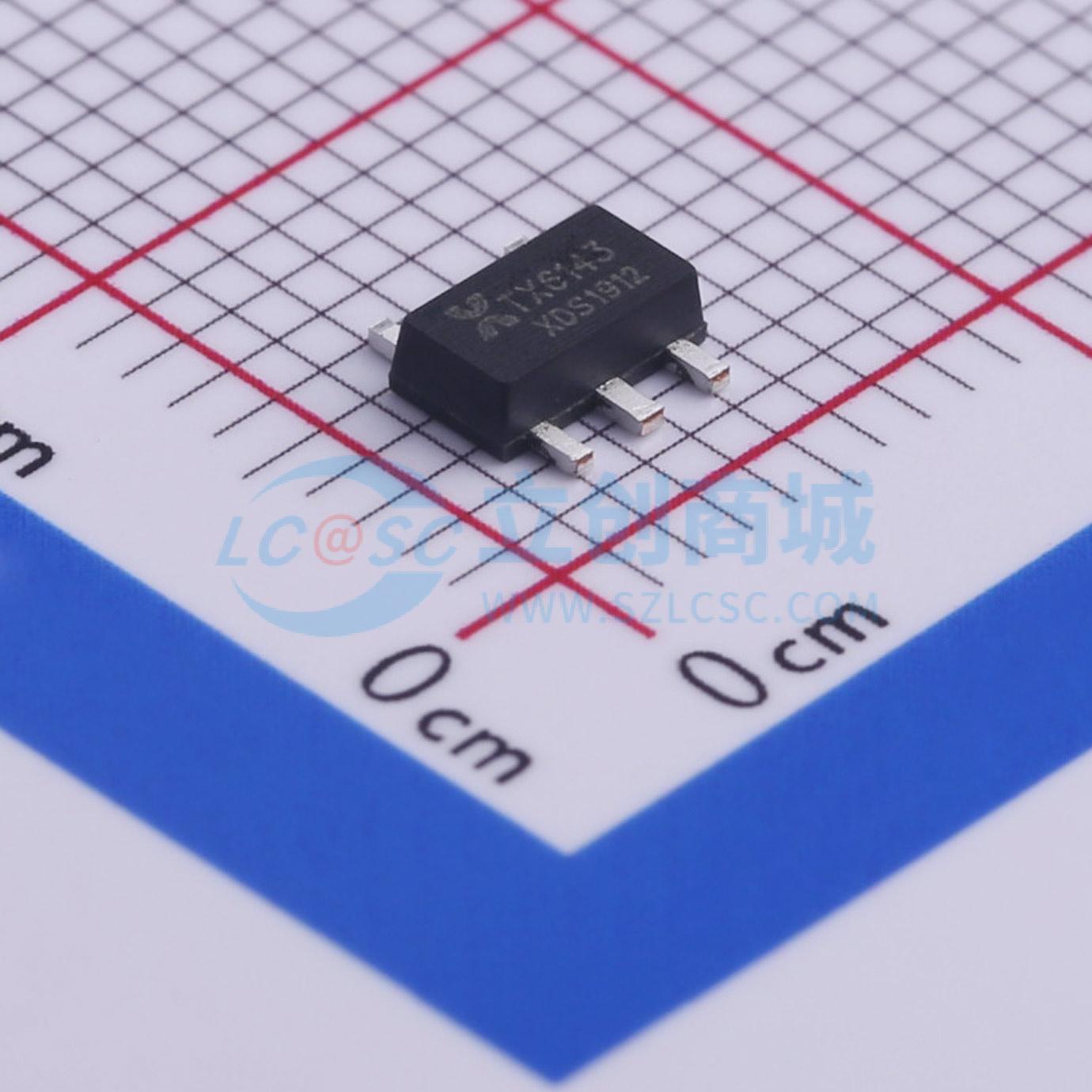

温馨提醒：图片仅供参考，商品以实物为准
TX6143
输出1.2A PWM,模拟调光调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX6143是一款连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。工作电压从5.5V到60V，提供可调的输出电流，最大输出电流可达到1.2A。根据不同的输入电压和外部器件，可以驱动供高达数十瓦的LED。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX6143
- 商品编号
- C448629
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5.5V~60V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 1.2A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
TX6143是一款连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。工作电压从5.5V到60V，提供可调的输出电流，最大输出电流可达到1.2A。根据不同的输入电压和外部器件，可以驱动供高达数十瓦的LED。 内置功率开关，采用高端电流检测电路，以及兼容PWM和模拟调光的调光脚DIM。当DIM脚电压低于0.3V时输出关断，进入待机状态，电流逐渐下降以提高系统可靠性。采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，采用专利的恒流电路具有优异的负载调整率和线性调整率。采用SOT89-5和ESOP8封装。
商品特性
- 最大输出电流：1.2A
