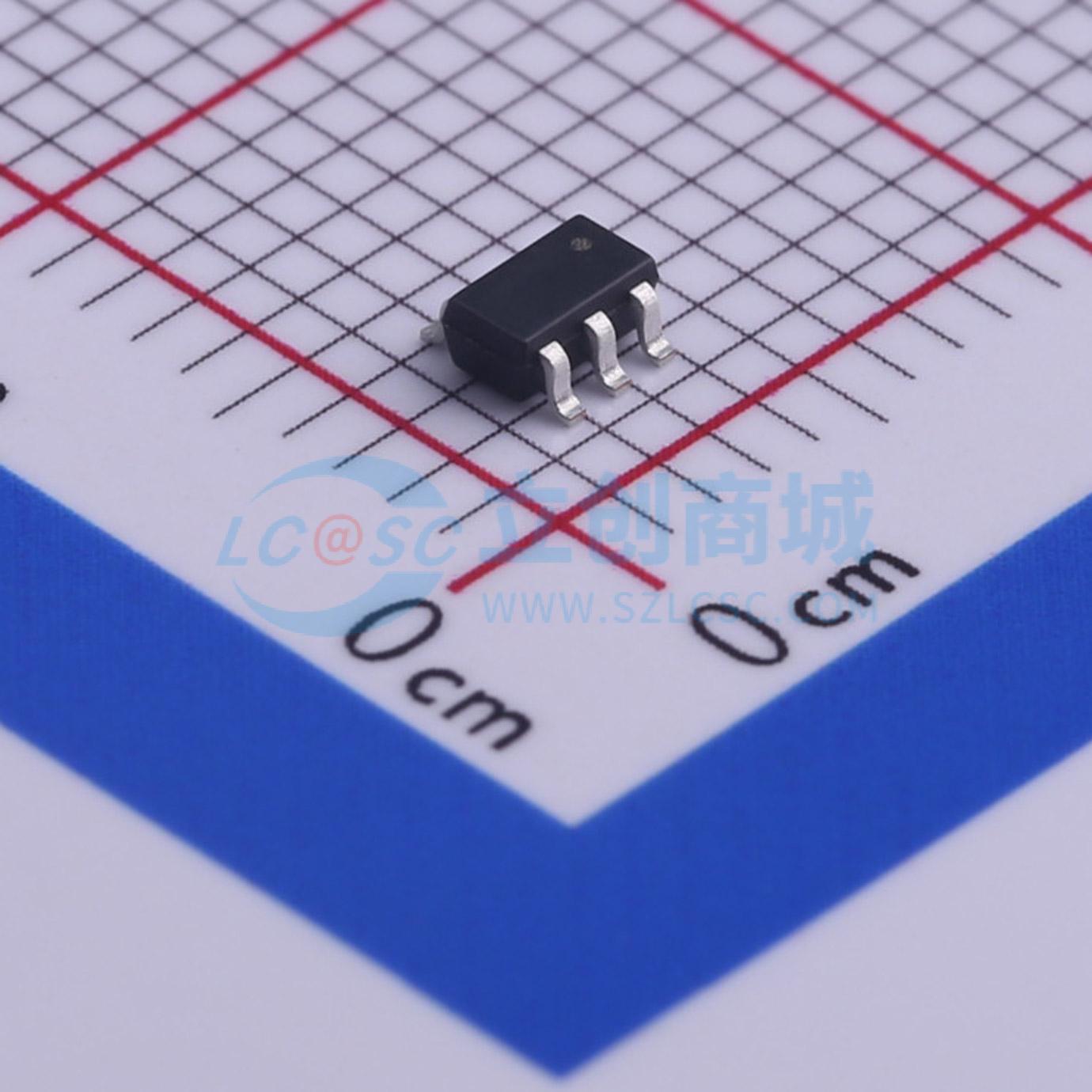

温馨提醒：图片仅供参考，商品以实物为准
TX6132
输出5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX6132是一款高效率、高精度的降压型大功率LED恒流驱动控制芯片。采用固定频率的平均电流控制方式，具有优异的负载调整率和线性调整率。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX6132
- 商品编号
- C448626
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 8V~150V | |
| 开关频率 | 140kHz | |
| 通道数 | 1 | |
| 输出电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟 | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
TX6132是一款高效率、高精度的降压型大功率LED恒流驱动控制芯片。采用固定频率的平均电流控制方式，具有优异的负载调整率和线性调整率。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。支持线性调光，可通过CS端进行调光。集成了高低亮功能，可通过HL脚选择高亮或低亮工作模式。内部集成了VDD稳压管以及过温保护电路，减少外围元件并提高系统可靠性。采用SOT23-6封装。
商品特性
- 输入电压：8 - 150V
- 外置功率MOS
- 输出电流：< 5A
- 转换效率：高达93%
- 工作频率：140KHz
- 支持线性调光模式
- 支持高低亮
- 内置VDD稳压管
- 智能过温保护
应用领域
- 网络系统医疗设备
- 消费类电子产品
- 电动车、电动汽车、摩托车LED驱动
- 强光手电
- 大功率LED照明
- LED背光
