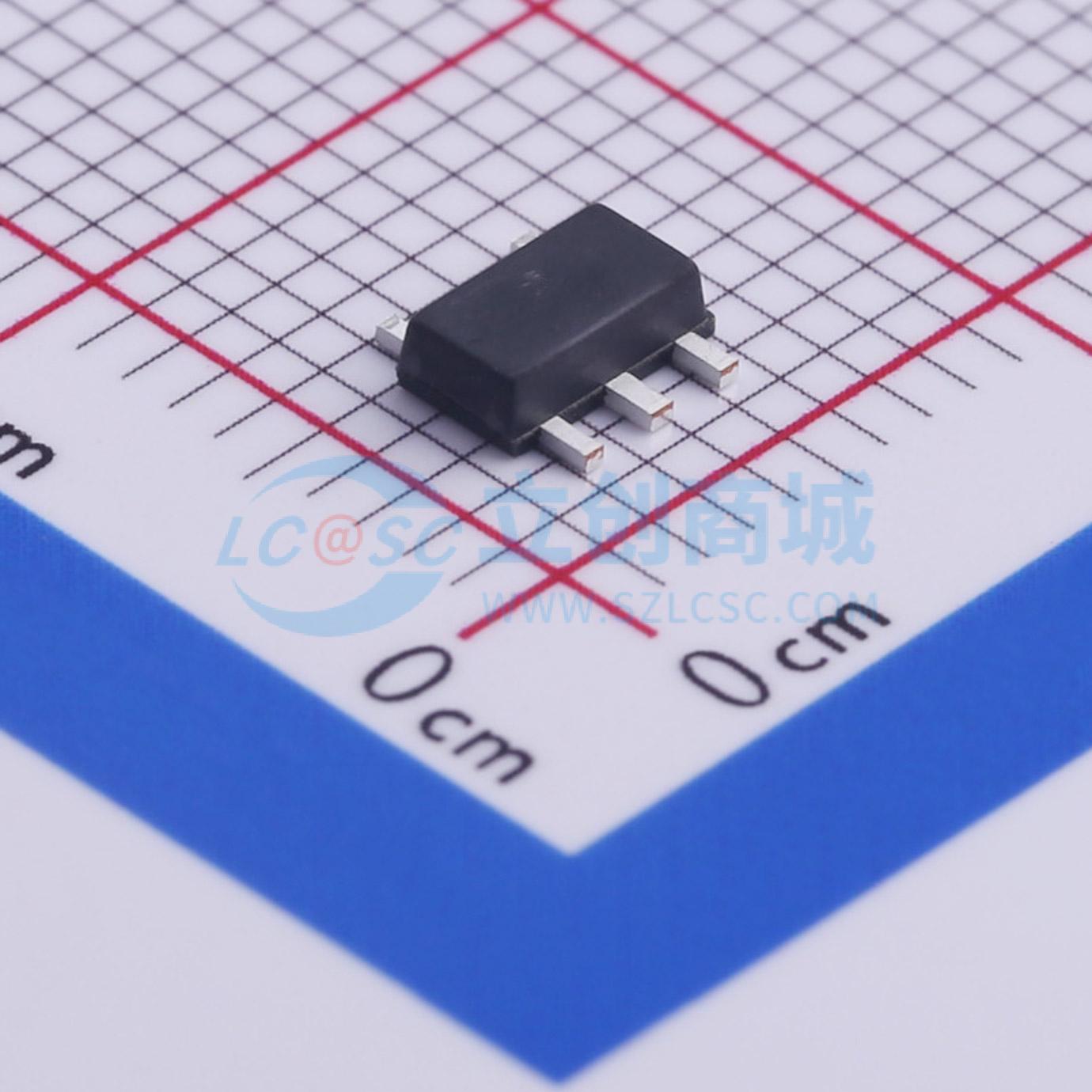

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5.5V~30V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
TX6141是一款工作于连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。其工作电压范围为5.5V至30V，可提供可调的输出电流，最大输出电流可达1A。根据不同的输入电压和外部器件，该驱动器能够驱动功率高达数十瓦的LED。器件内置功率开关和高端电流检测电路，并配备兼容PWM与模拟调光的调光引脚DIM。当DIM引脚电压低于0.3V时，输出关断，器件进入待机状态。其内置过温保护电路，在芯片达到过温保护点时会进入保护模式，输出电流逐渐下降，以提升系统可靠性。采用专利电路架构，确保在低压差工作时输出电流无过冲，从而延长LED工作寿命。该恒流电路具备优异的负载调整率与线性调整率。
商品特性
- 最大输出电流：1A
- 高效率：96%
- 优异的负载调整率和线性调整率
- 高端电流检测
- 最大辉度控制频率：20KHz
- 滞环控制，无需环路补偿
- 最高工作频率：1MHz
- 输出电流精度：±5%
- 宽输入电压范围：5.5V~30V
- 智能过温保护
- 低压差工作条件下无电流过冲
应用领域
- LED备用灯与信号灯
- 低压LED射灯
- 汽车照明
