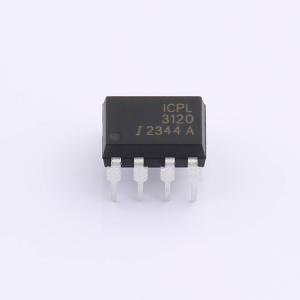

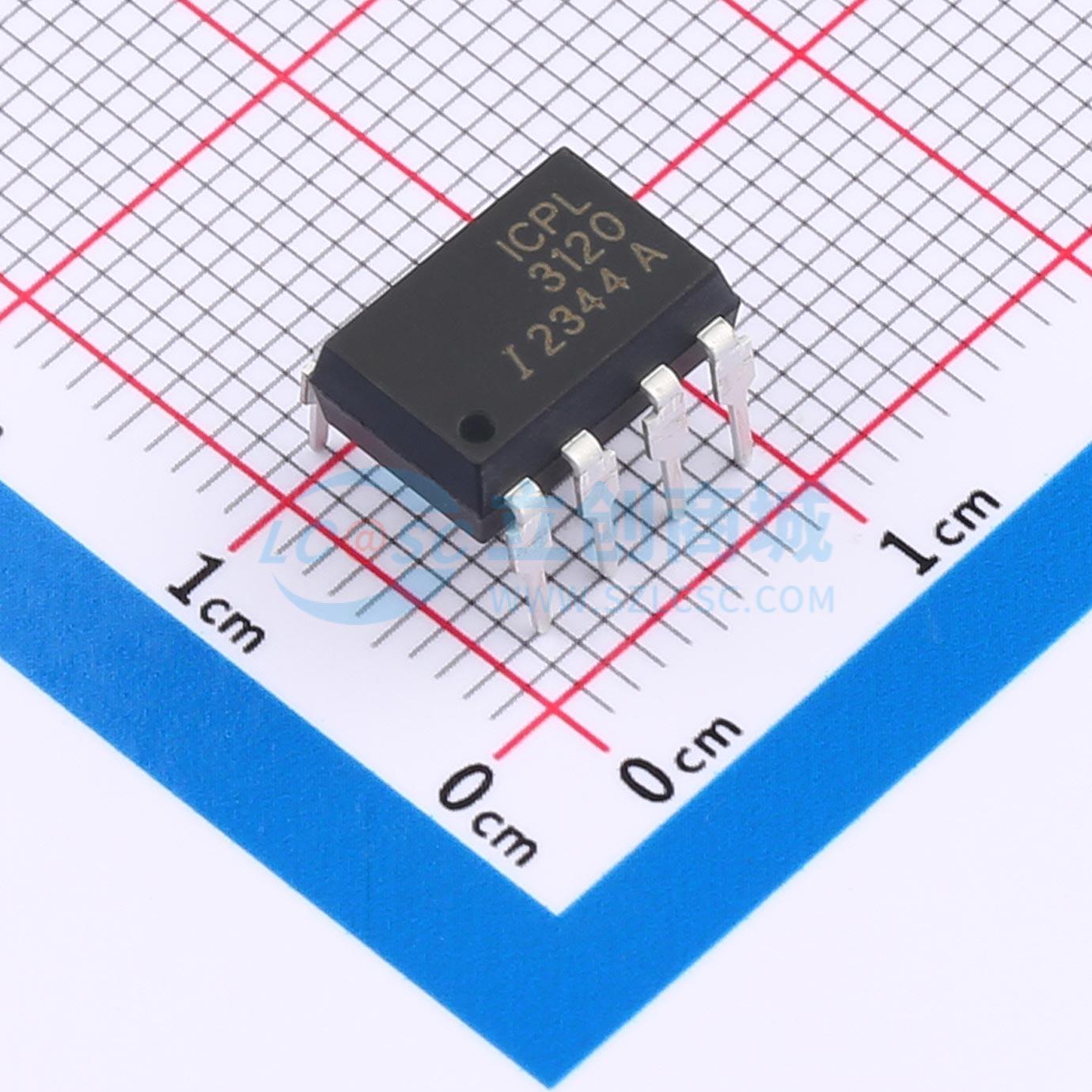

ICPL-3120-000EAXW
2.5A 栅极驱动光电耦合器
- 描述
- IGBT栅极驱动光耦，峰值电流2.5A，隔离电压(rms): 5KV，DIP8
- 商品型号
- ICPL-3120-000EAXW
- 商品编号
- C42432171
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.960669克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 20kV/us | |
| 驱动侧工作电压 | 30V | |
| 峰值输出电流 | 2.5A | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 250mW | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 下降时间(tf) | 13ns | |
| 上升时间(tr) | 13ns | |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
商品概述
ICPL-3120 系列将 AlGaAs 红外发射二极管作为发射器，与集成带功率输出级的电路进行光耦合，封装于具有不同引脚成型选项的塑料 DIP8 封装中。
商品特性
- 高隔离度 5000 VRMS
- 直流输入，带高速驱动器
- 工作温度范围 -40℃ 到 100℃
- 轨到轨输出
- 符合 REACH 和 RoHS 标准
- 无卤素（可选）
- MSL 等级 1
- 符合 UL-UL1577 认证
- 符合 VDE - EN60747-5-5(VDE0884-5) 认证
- 符合 CQC - GB4943.1 认证
应用领域
- 隔离式 IGBT/功率 MOSFET 栅极驱动
- 交流无刷和直流电机驱动
- 感应加热
